Le logiciel de mesure et réception DVB-S / DVB-S2 pour votre MiniTiouner ou MiniTiounerPro

Re: Analyseur de spectre Oscar100 dans futur Minitioune

Postby f1afz » Mon 1 Jul 2019 05:58

Super travail !
Merci Jean Pierre
Par contre je vois que le LNB est alimenté en 13v, c'est bien 18v qui lui faut pour la DATV ?
f1afz

Posts: 2
Joined: 16 Feb 2019

Re: Analyseur de spectre Oscar100 dans futur Minitioune

Postby F6DZP » Mon 1 Jul 2019 08:15

Le LNB que j'utilise n'a pas de commutation horizontale/verticale donc 13v ou 18v ne change rien pour lui

Jean-Pierre F6DZP
F6DZP

Posts: 921
Joined: 24 Dec 2010

Re: Analyseur de spectre Oscar100 dans futur Minitioune

Postby F6DZP » Mon 1 Jul 2019 08:35

l' analyseur est prêt à envoyer à Minitioune les infos des stations détectées , mais pas de stations ce matin !!!



Jean-Pierre F6DZP
F6DZP

Posts: 921
Joined: 24 Dec 2010

Re: Analyseur de spectre Oscar100 dans futur Minitioune

Postby f1afz » Mon 1 Jul 2019 08:54

Alors...bientôt dispo cette nouvelle version ?
f1afz

Posts: 2
Joined: 16 Feb 2019

Re: Analyseur de spectre Oscar100 dans futur Minitioune

Postby F6DZP » Mon 1 Jul 2019 19:24

ça y est 2 stations détectées
Minitioune est commandé directement par UDP



Jean-Pierre F6DZP
F6DZP

Posts: 921
Joined: 24 Dec 2010

Re: Analyseur de spectre Oscar100 dans futur Minitioune

Postby ON8GE » Tue 2 Jul 2019 07:40

Super !
ON8GE

Posts: 7
Joined: 10 Nov 2017

Re: Analyseur de spectre Oscar100 dans futur Minitioune

Postby afesan » Tue 2 Jul 2019 11:09

:shock: Great !.
F6DZP wrote:Hello,

je peux maintenant détecter fréquence et SR




Dernière phase : inclure cela dans Minitioune.

Jean-Pierre F6DZP
afesan

Posts: 3
Joined: 26 Apr 2019

Re: Analyseur de spectre Oscar100 dans futur Minitioune

Postby F6DZP » Wed 17 Jul 2019 08:00

Bonjour,

pendant le scan de Oscar 100 on peut maintenant avoir aussi la détection complète de la station la fréquence, le SR, le mode DVB, le FEC le MER , le RFLevel, et de report Dn qui nous montre aussi si c'est la peine d'essayer de verrouiller une station.

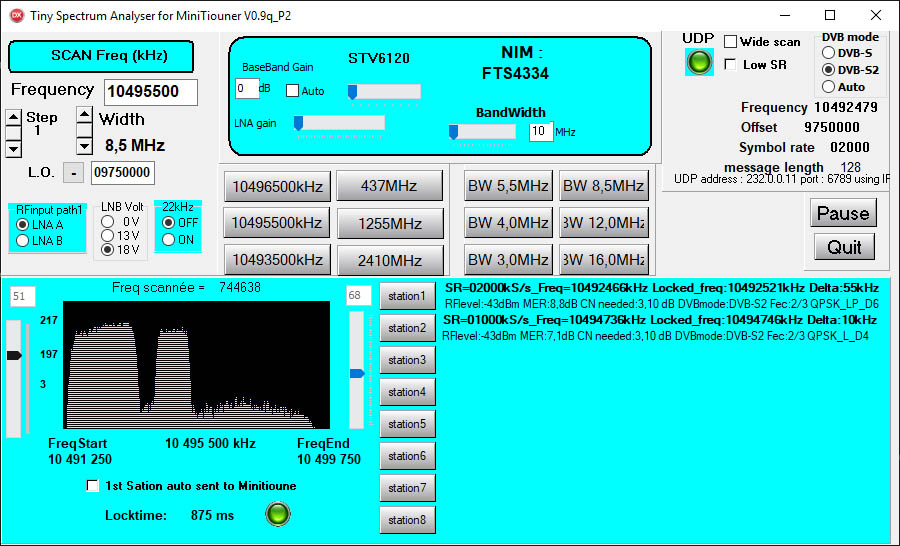

TSAv09qP2_detect2 stations.jpg
TSAv09qP2_detect2 stations.jpg (156.8 KiB) Viewed 1311 times


Ce logiciel indépendant pourra être utilisé avec un vieux NIM SHARP pendant que Minitioune utilise un NIM Serit, un bon moyen de recycler nos vieux NIMs.
( bon mais j'ai testé pour l'instant uniquement du Serit FTS433x, mais y a pas de raison que ça ne marche pas avec un Sharp, juste une question de temps)

Je vais sinon maintenant intégrer cet outil dans Minitioune pour le cas où on utilise un MiniTioounerPro, ce qui permettra de trafiquer sur Oscar 100 sans avoir besoin de liaison Internet, utile pour ceux qui se déplacent.

L'utilisation pour surveiller aussi les DX sur 70cm ou 23cm est aussi fort intéressante, vous avez un analyseur de Spectre incorporé, on peut voir apparaitre une station bien avant de pouvoir se verrouiller dessus et on a les infos en direct sur la propagation et ce que voit notre antenne y compris le QRM, donc super pour faire la mise au point.

Comme ce logiciel peut aussi commander automatiquement à distance Minitioune, il peut aussi être utile pour un relai DATV.

Bien sûr on clique sur un bouton station et Minitioune se met dessus.
Depuis quelque temps quand j'utilise Minitioune pour recevoir des stations sur Oscar 100, je n'ai plus besoin de cliquer sur SR ou fréquence, tout est automatique à partir des stations détectées par cet outil. On sait tout de suite quand une station apparait etc... ( et aussi Spectrum sur internet n'est plus indispensable).

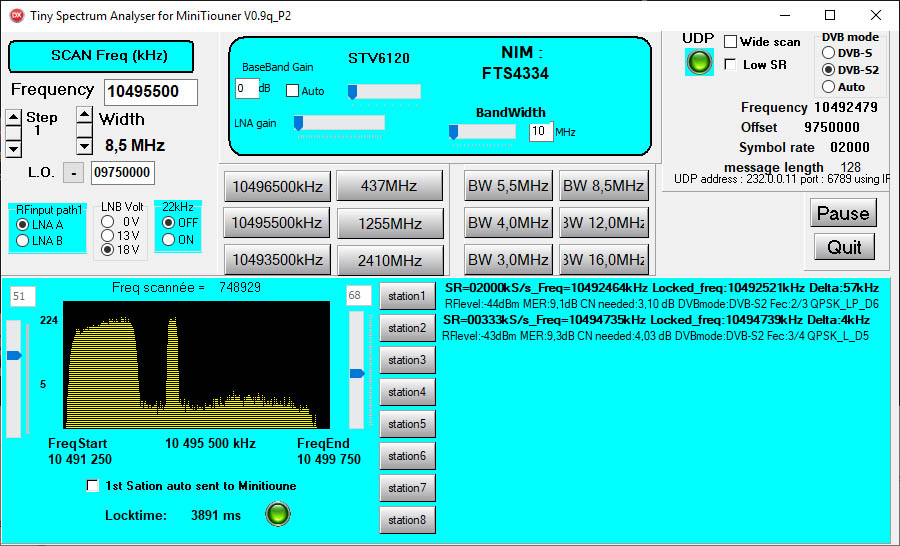

TSAv09qP2_detect Beacon and SR333.jpg
TSAv09qP2_detect Beacon and SR333.jpg (156.73 KiB) Viewed 1309 times


Jean-Pierre F6DZP
F6DZP

Posts: 921
Joined: 24 Dec 2010

Re: Analyseur de spectre Oscar100 dans futur Minitioune

Postby pe1mud » Wed 17 Jul 2019 22:02

What a fantastic work you did, wow! This is really awesome and gives the Amateur Television hobby a tremendous boost.

Thank you!
pe1mud

Posts: 7
Joined: 19 Apr 2019
Location: Utrecht

Re: Analyseur de spectre Oscar100 dans futur Minitioune

Postby WALTER Gérard » Tue 27 Aug 2019 16:15

Bonsoir,
Existe t'il une version du soft qui intègre l'analyseur de spectre.
Si oui où peut la telecharger?
Si non a quelle date sera t'elle disponible?
Merci pour votre réponse et félicitation pour cette magnifique réalisation.
73 de F1ELJ
WALTER Gérard

Posts: 2
Joined: 14 Aug 2019
