Here is my new project : The MiniTiouner Pro.

You can build it by yourself by using 2 Mini module FT2232H, or buy it already built for the same price.
The schematic is near twice the schematic used for the MiniTiouner.

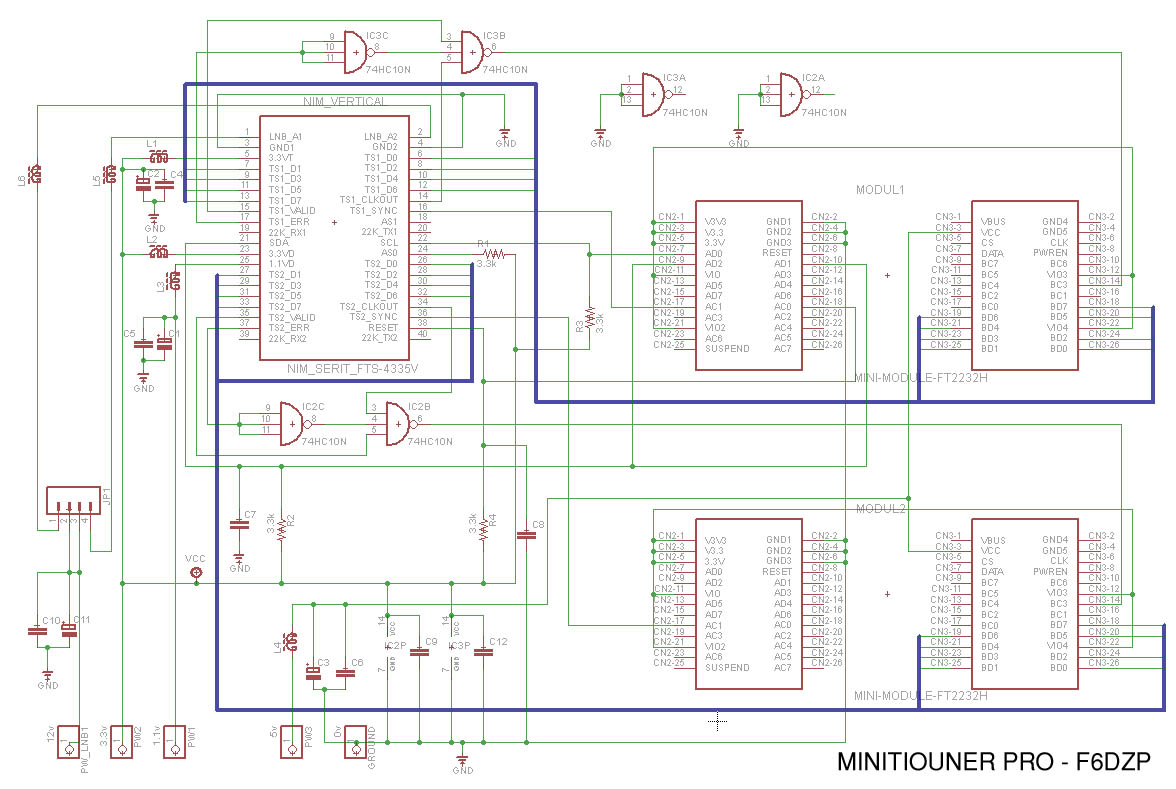

Basic Schematic using 2 mini-modules:

schéma avec 2 minimodules1.jpg (201.53 Kio) Vu 19005 fois

But I have also added new possibilities:

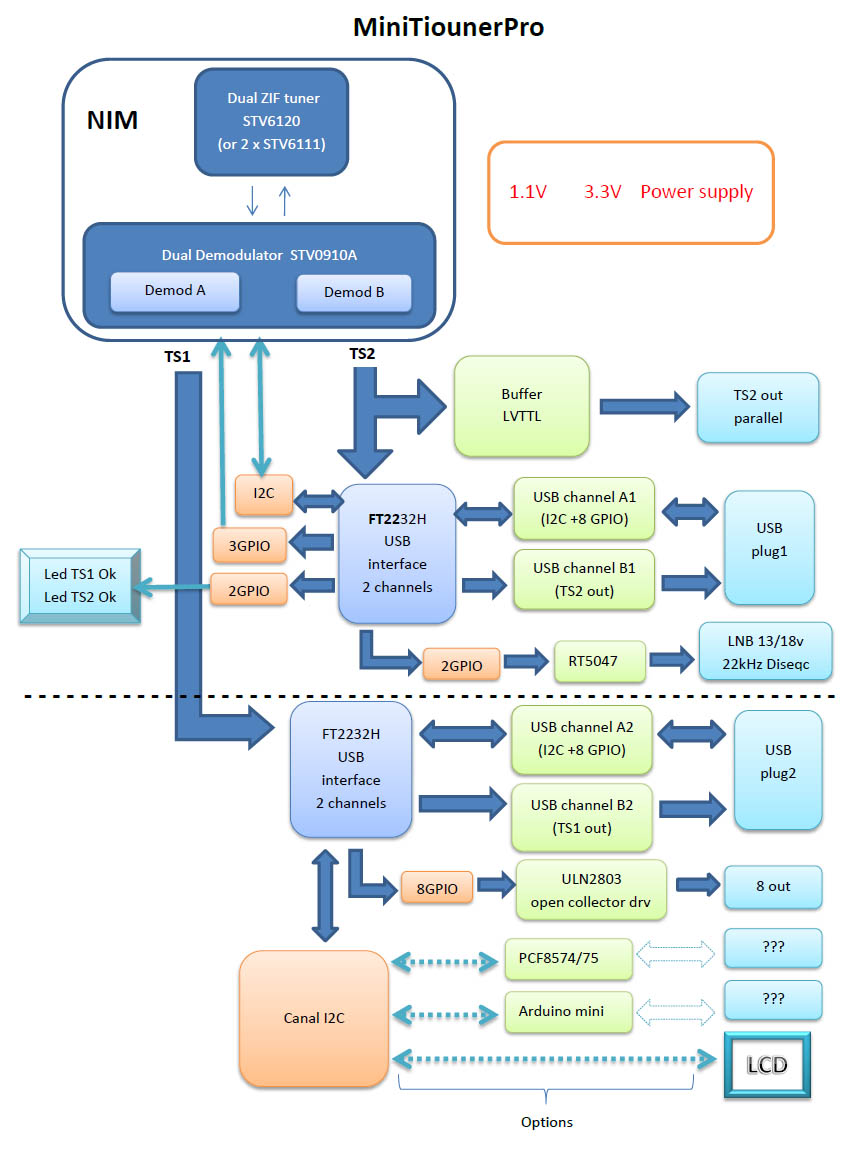

MiniTiounerPro synoptic3.jpg (161.81 Kio) Vu 19006 fois

.... explanation ...to do

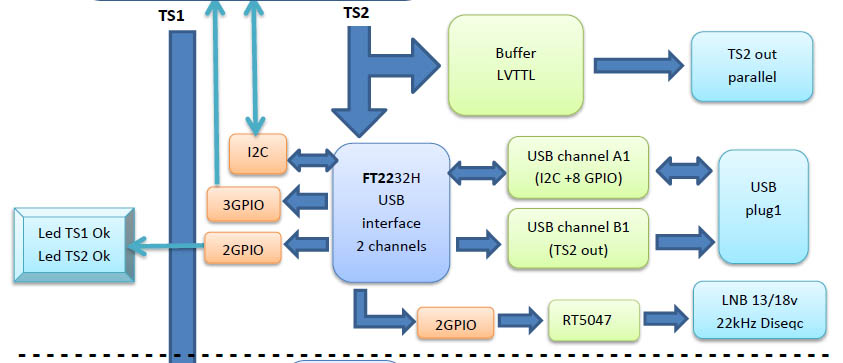

first FT2232H.jpg (71.89 Kio) Vu 19005 fois

.... explanation ...to do

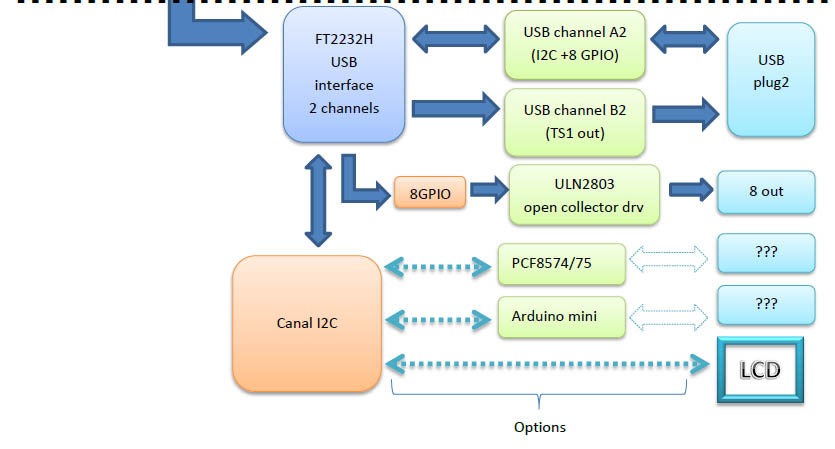

second FT2232H.jpg (72.03 Kio) Vu 19006 fois

.... explanation ...to do


Now with our national association (REF) we can also offer the MiniTiounerPro already built ( available in Octiober)

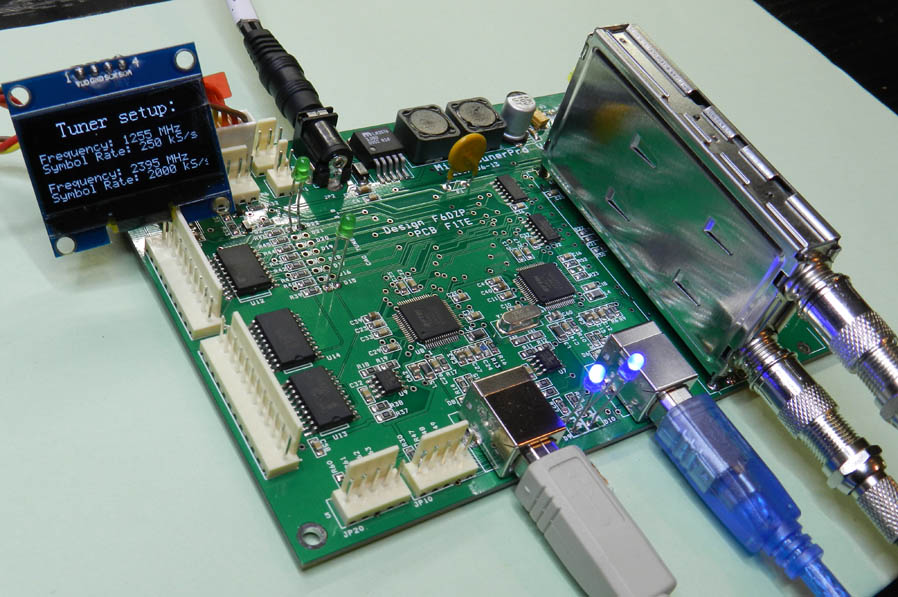

prototype:

carte avec OLED_.jpg (138.52 Kio) Vu 19005 fois

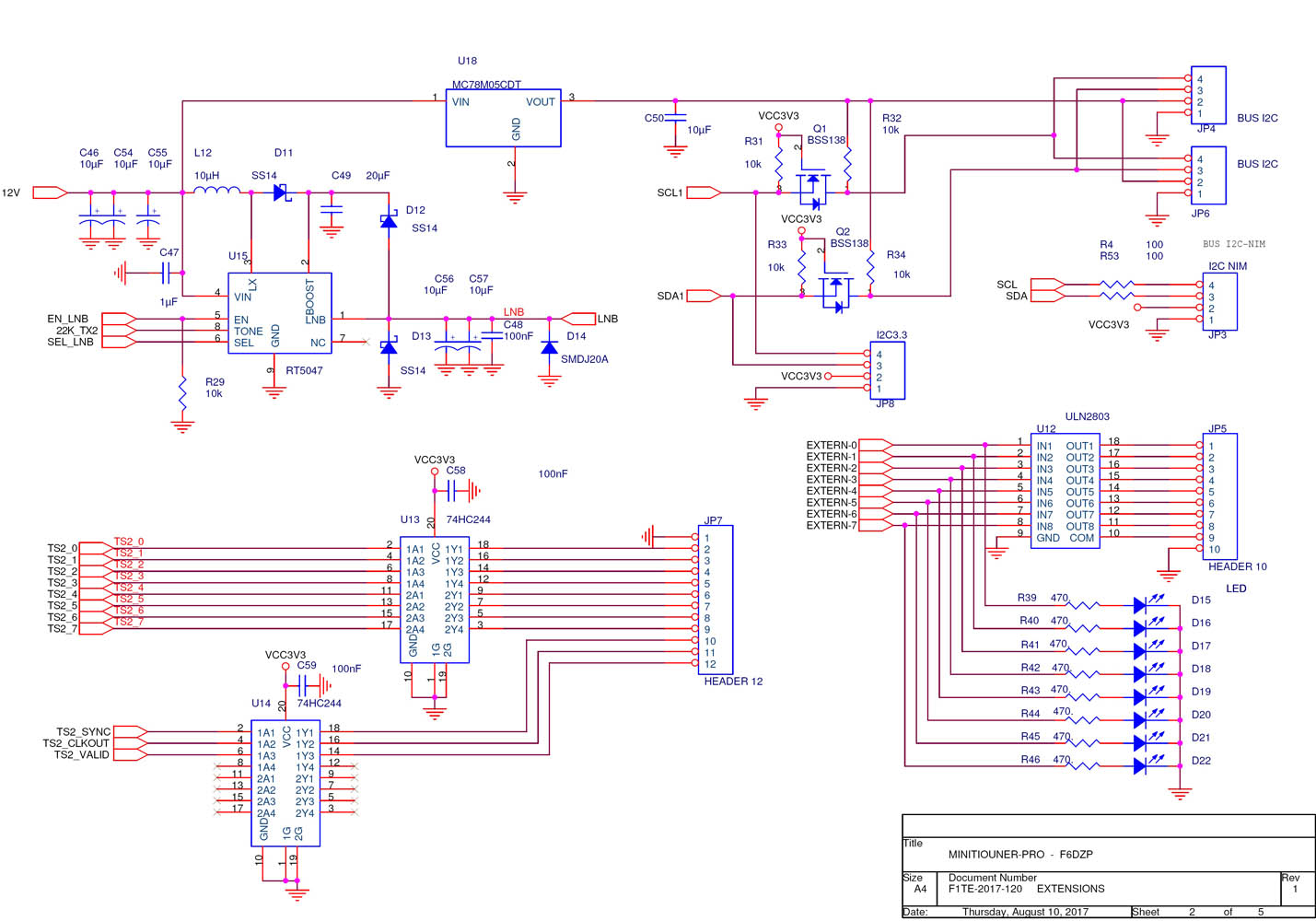

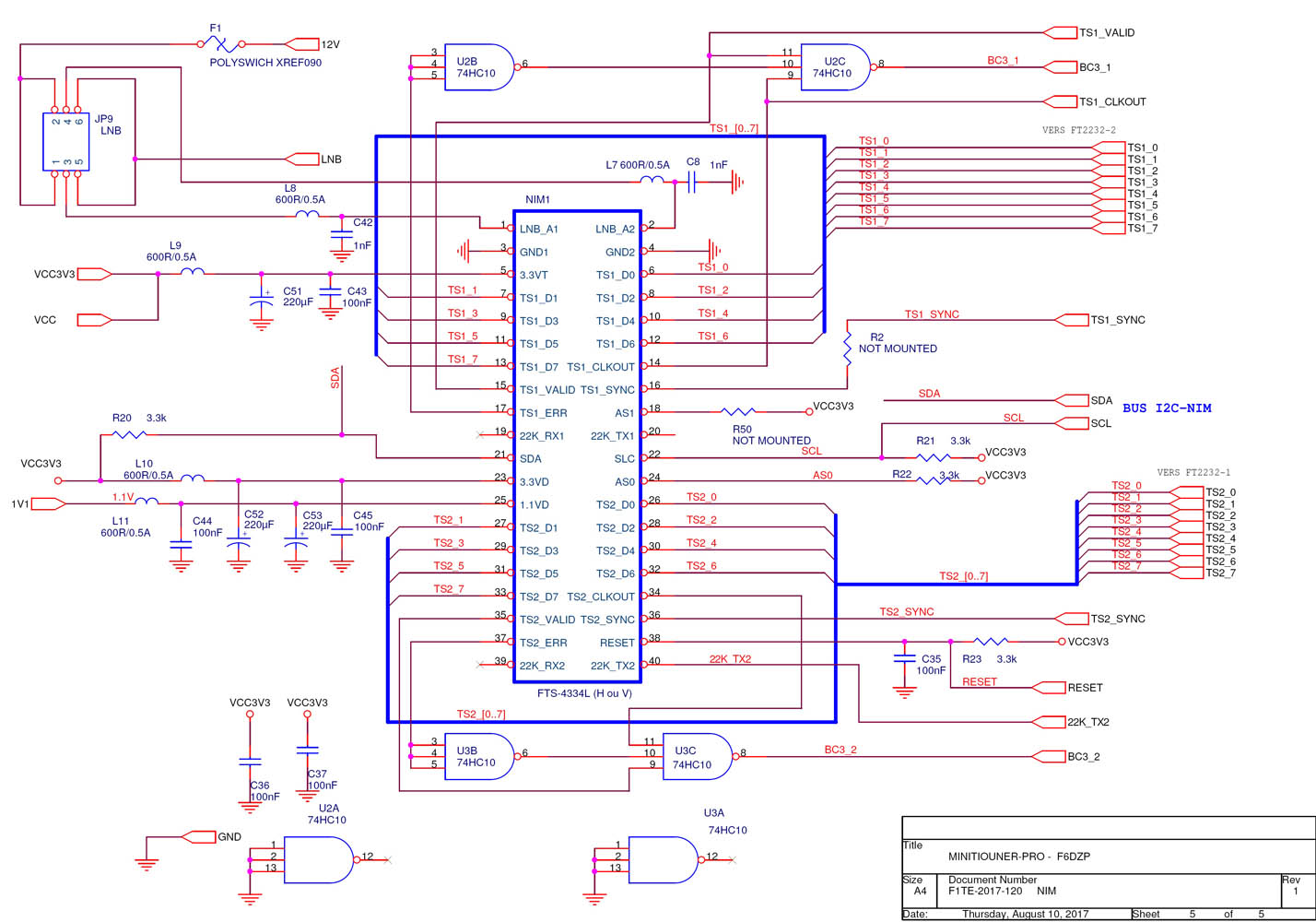

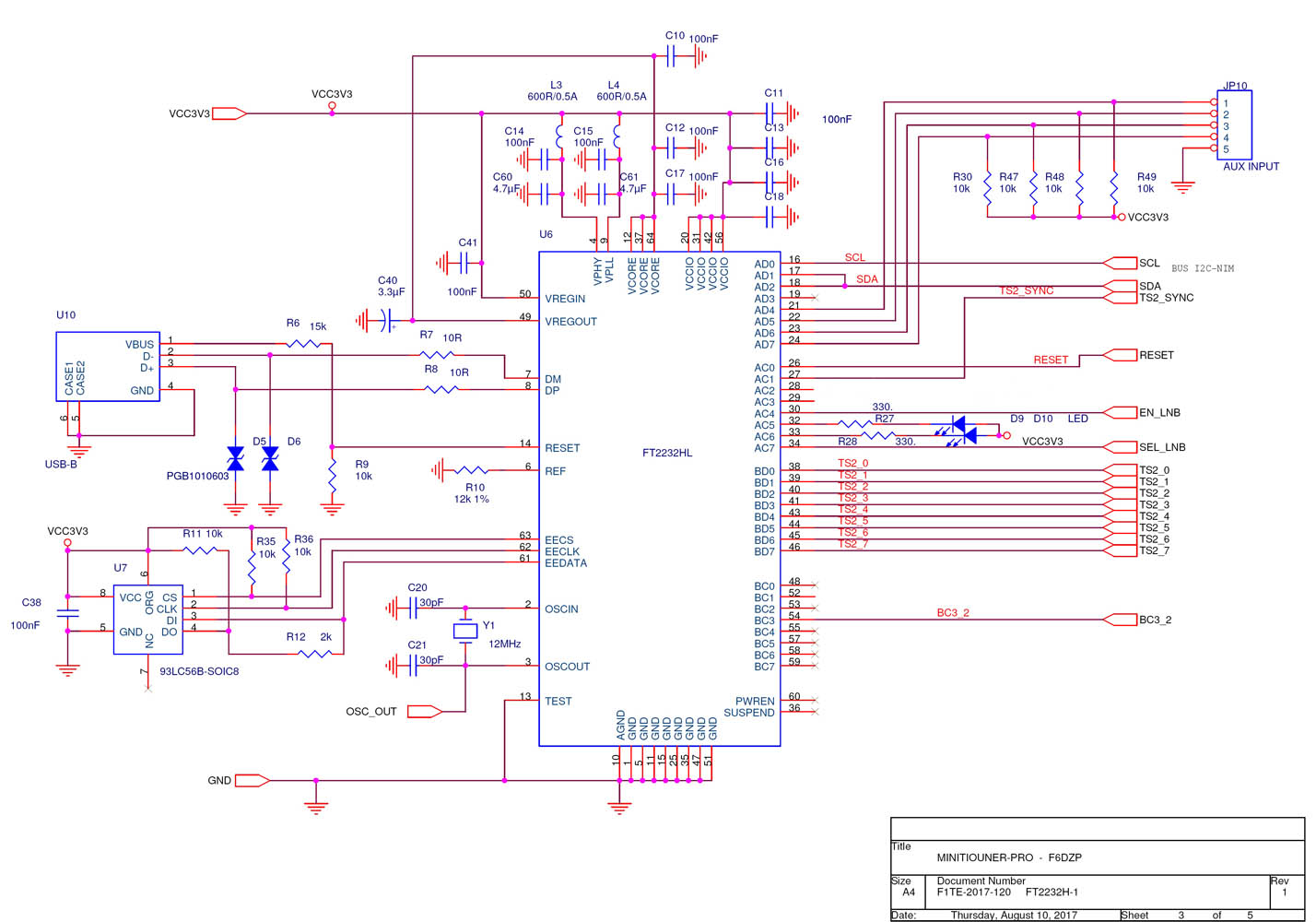

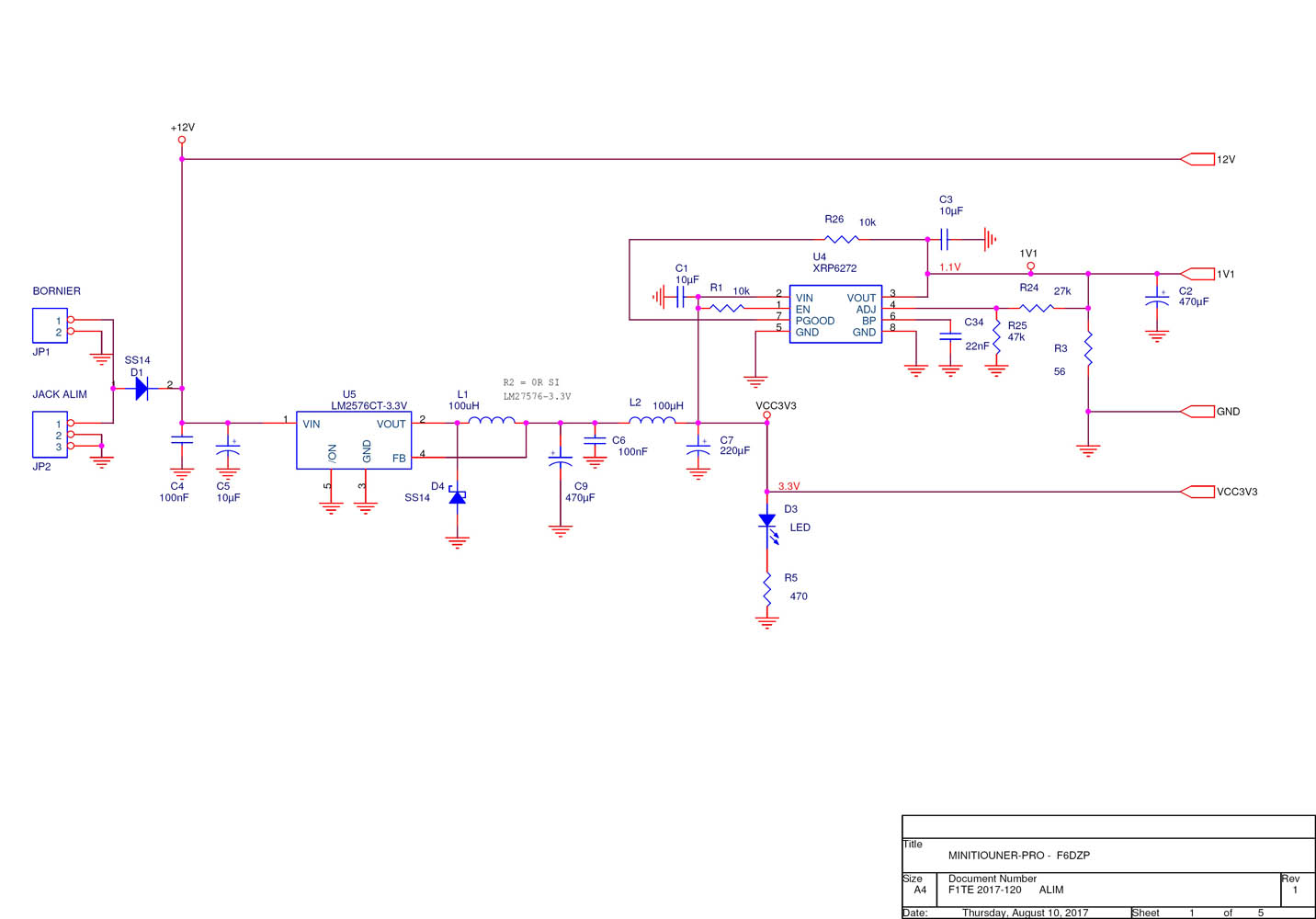

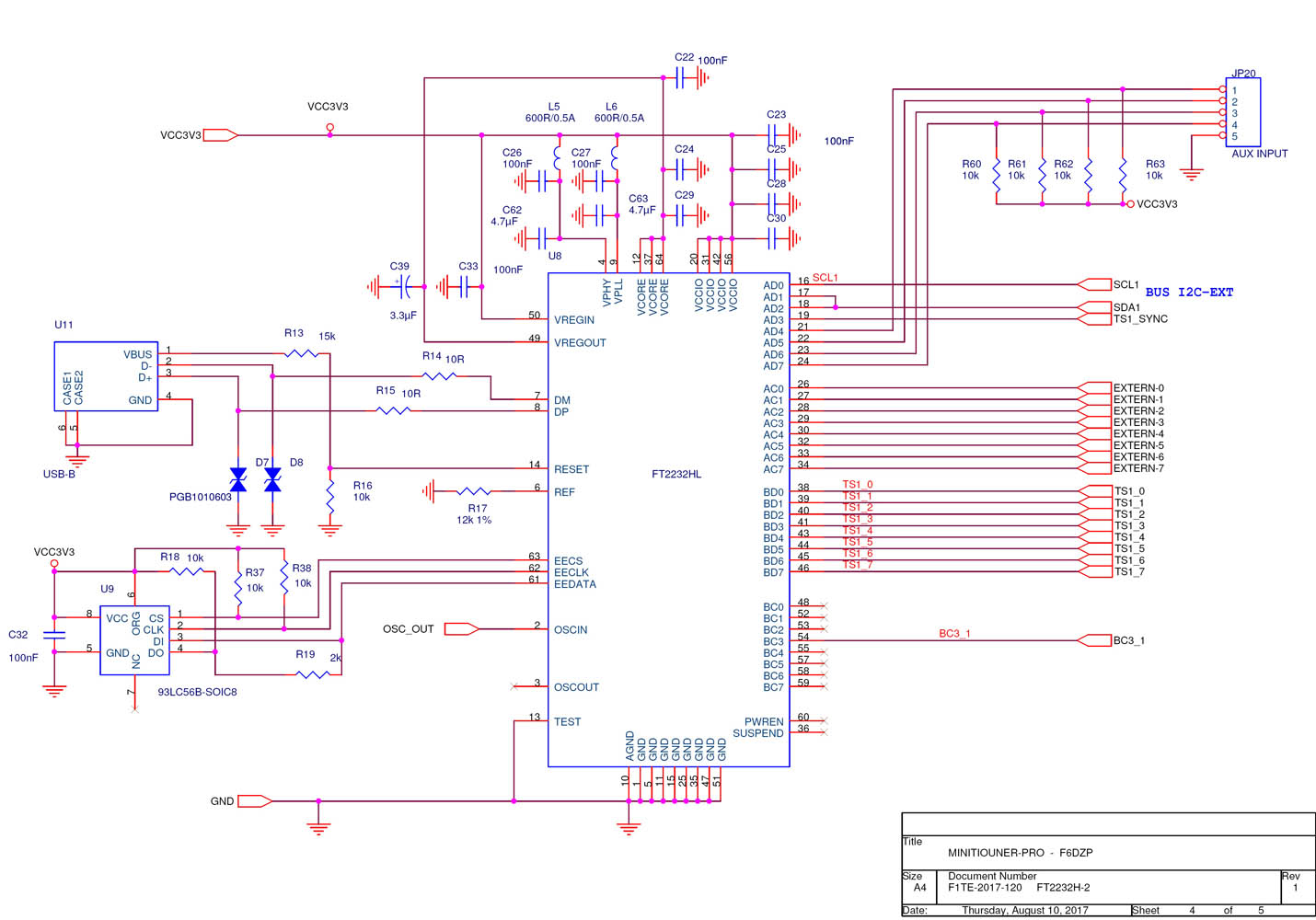

Schematics:






.... to be continued .....
