Fabriquez votre modulateur DVB-S avec un RaspberryPi

Mise en boite :)

Postby F5SWB » Sun 5 Mar 2017 17:15

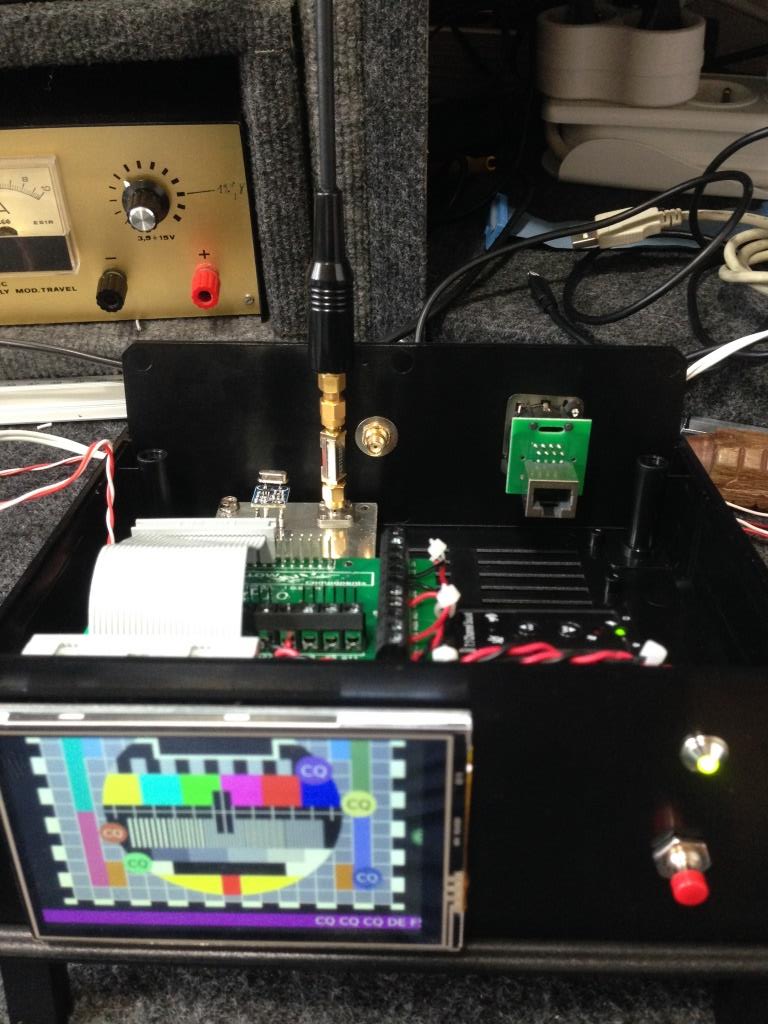

travail en cours mais ça avance !
F5SWB

Posts: 29
Joined: 04 Nov 2014

Re: Mise en boite :)

Postby F6GWE » Thu 6 Apr 2017 09:29

Bonjour,

Une petite question pratique, comment faites vous pour faire tenir l'écran sur votre boîtier sachant qu'il n'y a pas de trou dans le PCB?

A moins que vous utilisiez un autre LCD?




73
Bonne journée
Patrick
F6GWE

Posts: 29
Joined: 16 Feb 2017

Re: Mise en boite :)

Postby F5SWB » Wed 19 Apr 2017 07:06

Bonjour patrick,

Désolé pour le délai mais je consulte que très rarement ce forum ....

L'écran est collé au scotch double face (50kg) sur la face avant. Pour ce faire j'ai fait une découpe afin
que toutes les parties non isolées ne soient pas en contact avec la face avant....

V2 de ma mise en boite ;)

F5SWB

Posts: 29
Joined: 04 Nov 2014

Re: Mise en boite :)

Postby F6GWE » Sat 22 Apr 2017 08:54

Hello !

Pas de souci pour le délai!

Je pense rarement au double face mais l'idée est bonne! Je trouve d'ailleurs assez curieux que le constructeur n'ait pas prévu de trous de fixations en plus pour un "touch screen"!

73
Bon WE

Patrick
F6GWE

Posts: 29
Joined: 16 Feb 2017

Re: Mise en boite :)

Postby F5SWB » Fri 28 Apr 2017 18:49

Bonsoir à tous,

L'aventure RPIDATV est fantastique et un grand grand merci à Evariste pour son travail :)

'





cahier des charges : intégrer un modulateur AD4351 + filtrages pour en faire un émetteur DATV 144-437-1295 Mhz
To be continued :)
F5SWB

Posts: 29
Joined: 04 Nov 2014
