NIM FTS-4334 à montage horizontal

Messagede F-62093 » Jeu 16 Aoû 2018 19:22

Bonjour,

Je viens de recevoir mon MinitiounerPro avec son NIM FTS-4334 à montage horizontal, et je suis perplexe quant à son montage :

- Le boitier est tel que, outre ses quatre pattes de mise à la masse, je ne peux pas le monter à plat côté composant puisque la prise USB Master m'en empêche avec le connecteur 40 pins qui n'est pas assez haut,
- J'avais pensé le monter de l'autre côté, mais la position des broches ne correspond plus, du moins par rapport la notice constructeur que j'ai sous les yeux, et même en effectuant un essai rapide, le NIM n'est pas du tout détecté.

Quelqu'un peut-il m'éclairer s'il vous plaît ? Je vous remercie bien.

Christophe

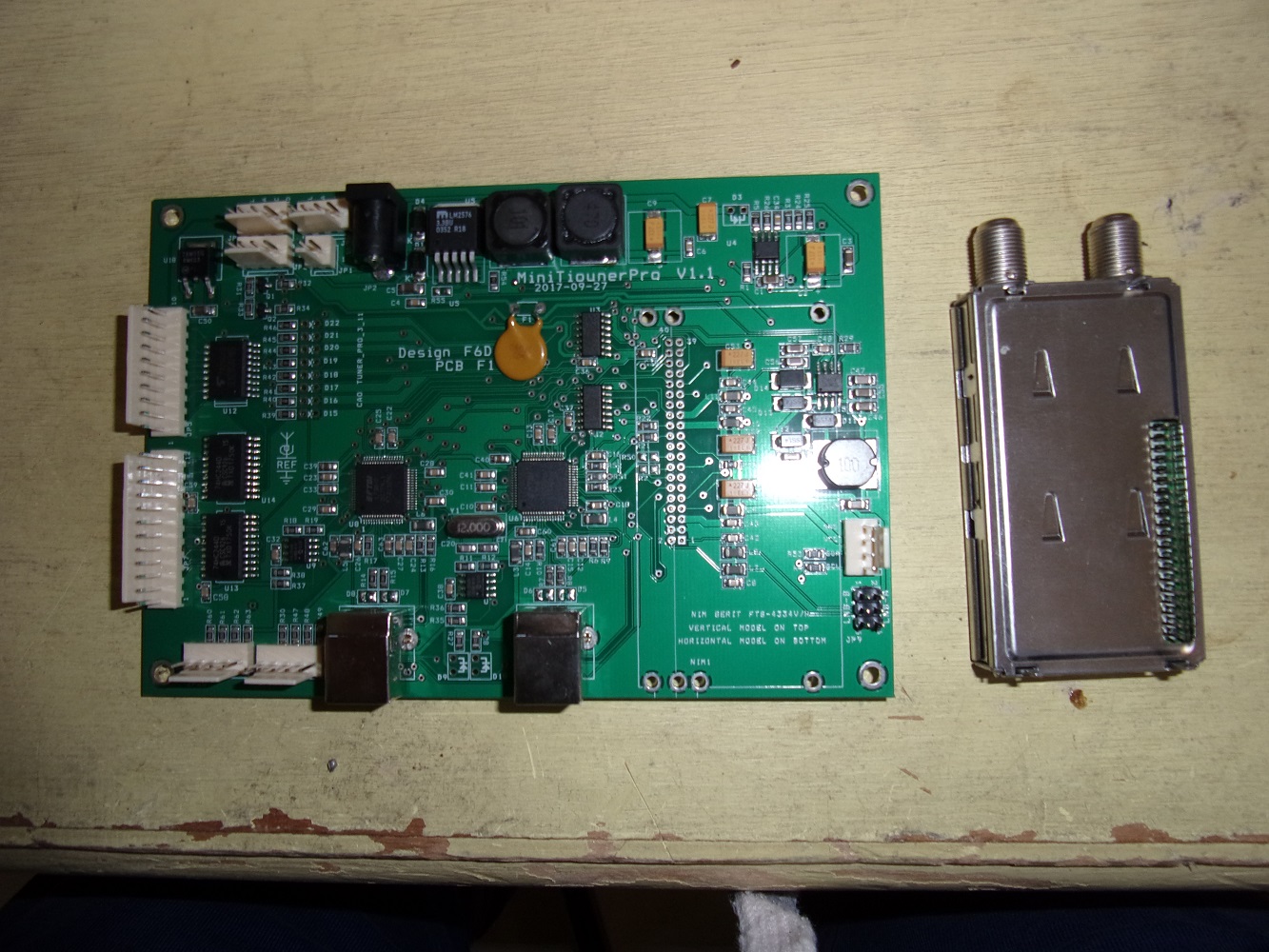

20180816-Arrivée du Minitiouner.JPG
Photo jointe
20180816-Arrivée du Minitiouner.JPG (428.3 Kio) Vu 783 fois
F-62093

Messages: 2
Inscription: 13 Aoû 2018

Re: NIM FTS-4334 à montage horizontal

Messagede F1NST » Ven 17 Aoû 2018 10:15

Bonjour,

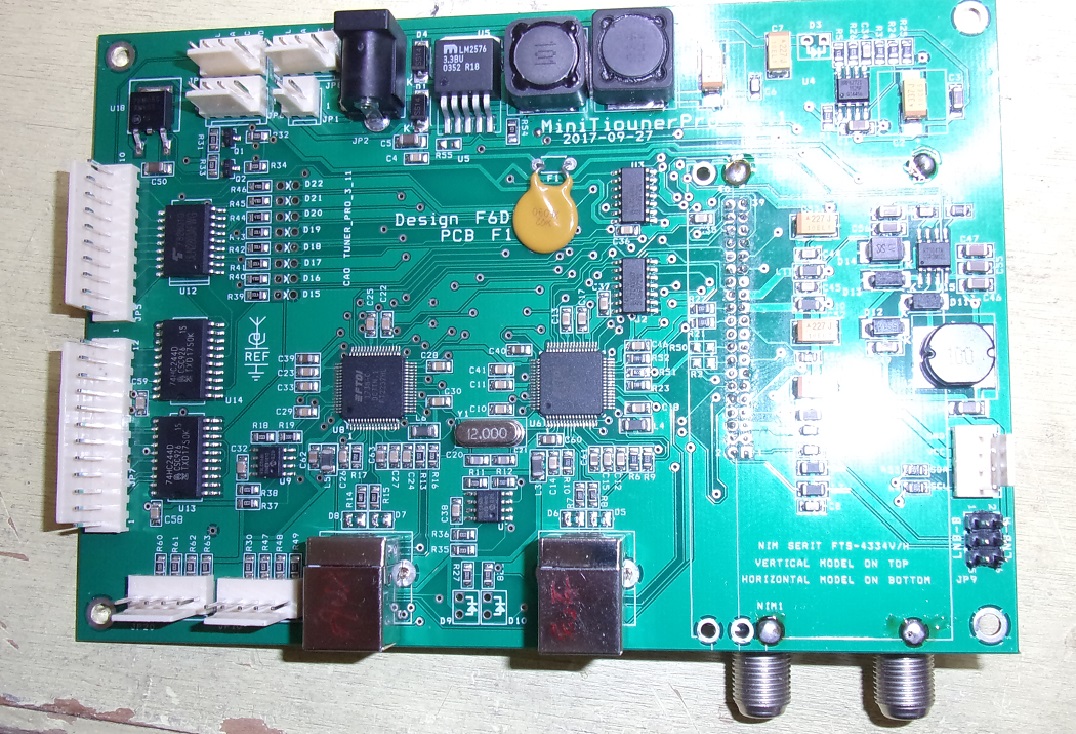

Je lis sur le CI "Horizontal Mode on bottom " par conséquent il semble que le brochage devrait correspondre avec un montage sur le dessous. Comme il n'y a aucun composant, la longueur des pins ne devrait pas poser problème.
Les concepteurs du circuit peuvent confirmer?

73 Bernard F1NST
F1NST

Messages: 50
Inscription: 09 Jan 2011

Re: NIM FTS-4334 à montage horizontal

Messagede F6DZP » Ven 17 Aoû 2018 10:51

Bonjour,

oui, si le NIM est un modèle horizontal ( dernière série fournie par le fabricant) il faut le monter dessous le PCB.(= bottom in English)
Penser à souder le support dessous, puis mettre le NIM dans le support et souder les 4 pieds.

Jean-Pierre F6DZP
F6DZP

Messages: 705
Inscription: 24 Déc 2010

Re: NIM FTS-4334 à montage horizontal

Messagede F-62093 » Ven 17 Aoû 2018 13:13

Bonjour Bernard et Jean-Pierre,

Je vous remercie pour cette information, j'avais déjà soudé le support en dessous ce qui ne fut pas une mince affaire même avec une loupe...

J'ai effectué les relevés de tension (4,98 - 3,38 à 3,43 - 1,09) comme indiqué l'article de la revue du REF de décembre 2017 : êtes-vous/es-tu le même Jean-Pierre ?

J'ai maintenant inséré le NIM et soudé ses quatre pattes dont les deux de derrière que j'ai du légèrement écarter pour qu'elles entre dans leur logement.

Je vais re-consulter l'ensemble des posts déjà enregistrés, et probablement réinstallé les drivers car j'ai un problème de reconnaissance sous W10.

Je vous tiendrai informés, et vous remercie encore.

Christophe

F-62093

Messages: 2
Inscription: 13 Aoû 2018
