Logiciel pour tester votre MiniTiounerPro

Messagede F6DZP » Mar 17 Oct 2017 10:31

Bonjour,

Je viens de finir le logiciel de test du MiniTiounerPro:

* pour ceux qui n'ont jamais utilisé de MiniTiouner ou MiniTiounerPro sur leur PC, il faut installer le pilote qui se trouve ici:
http://www.ftdichip.com/Drivers/CDM/CDM21228_Setup.zip

* pour ceux qui ont déjà utilisé un MiniTiouner sur leur PC, il n'y a rien à faire, le pilote est le même.

Au branchement de chaque cable USB, le pilote va alors détecter les canaux USB et se paramétrer.

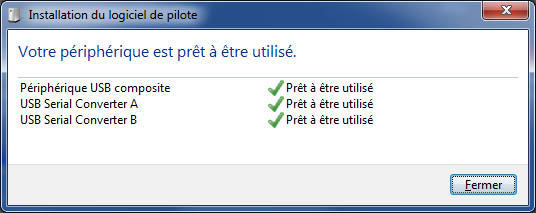

message windows premier branchement.jpg
message windows premier branchement.jpg (44.01 Kio) Vu 5996 fois


Une fois les 2 cables branchés vous pouvez vérifier dans votre Gestionnaire de périphérique si les 4 devices sont là

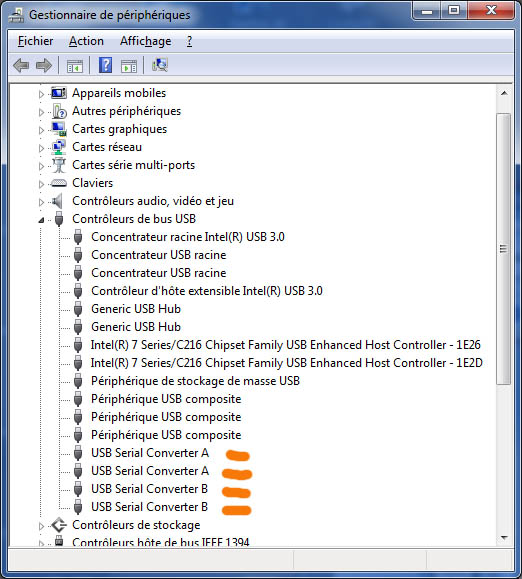

gestionnaire de périphérique.jpg
gestionnaire de périphérique.jpg (111.57 Kio) Vu 5977 fois


Le MiniTiounerPro est livré déjà paramétré: PAS BESOIN d' UTILISER FTPROG


Vous pouvez donc lancer dès maintenant le logiciel "TestMyMiniTiounerPro V0.1a"

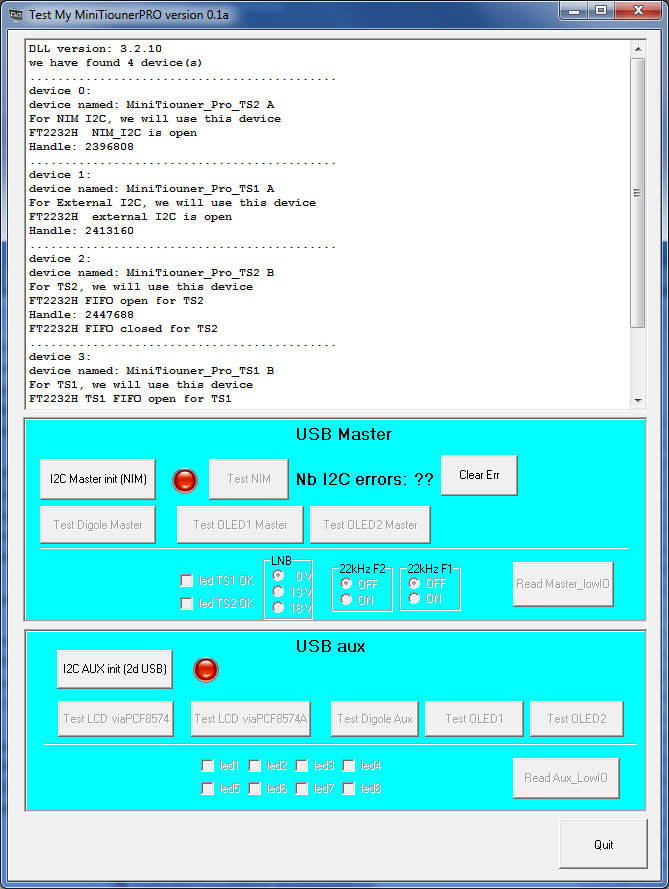

Au démarrage
si vous avez branché les 2 cables USB, il va trouver 4 canaux USB reliés à 4 devices.


si vous n'avez branché qu'un cable USB ( master) vous avec seulement 2 devices détectés ( comme pour le MiniTiouner simple)

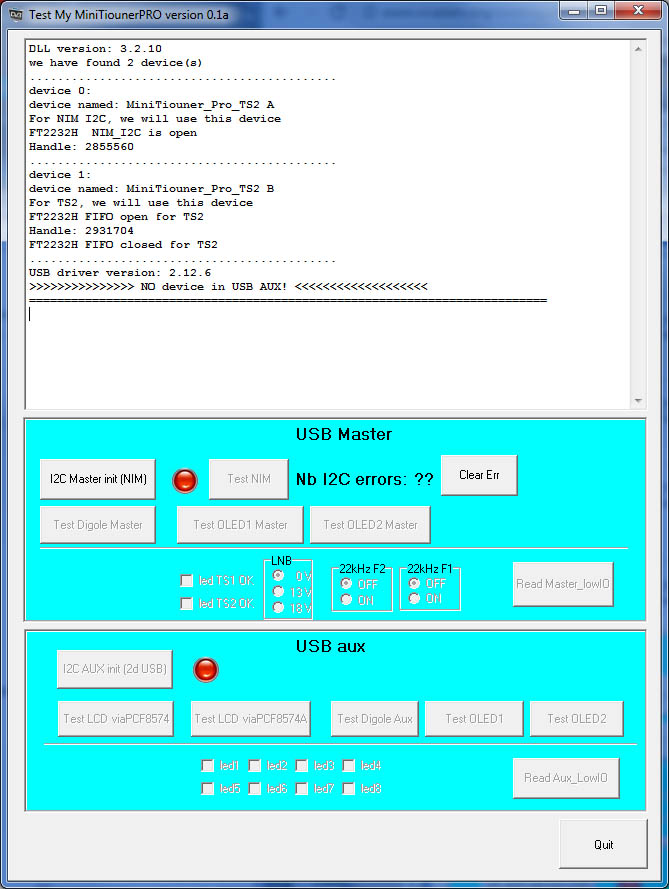

TestmyMiniTiounerpro_start_ 1 USB cable.jpg
TestmyMiniTiounerpro_start_ 1 USB cable.jpg (149.59 Kio) Vu 6000 fois


le branchement du cable USB master ( à droite) donne les devices:
"MiniTiouner_Pro_TS2 A" et "MiniTiouner_Pro_TS2 B" ( pour rester compatible avec le MiniTiouner simple, c'est TS2 qui est sur le master)

le branchement du cable USB Aux ( à gauche) donne les devices:
"MiniTiouner_Pro_TS1 A" et "MiniTiouner_Pro_TS1 B" ( il fournira le 2eme flux TS1 et la possibilité de gérer des afficheurs, l'alim de préamplis etc...)

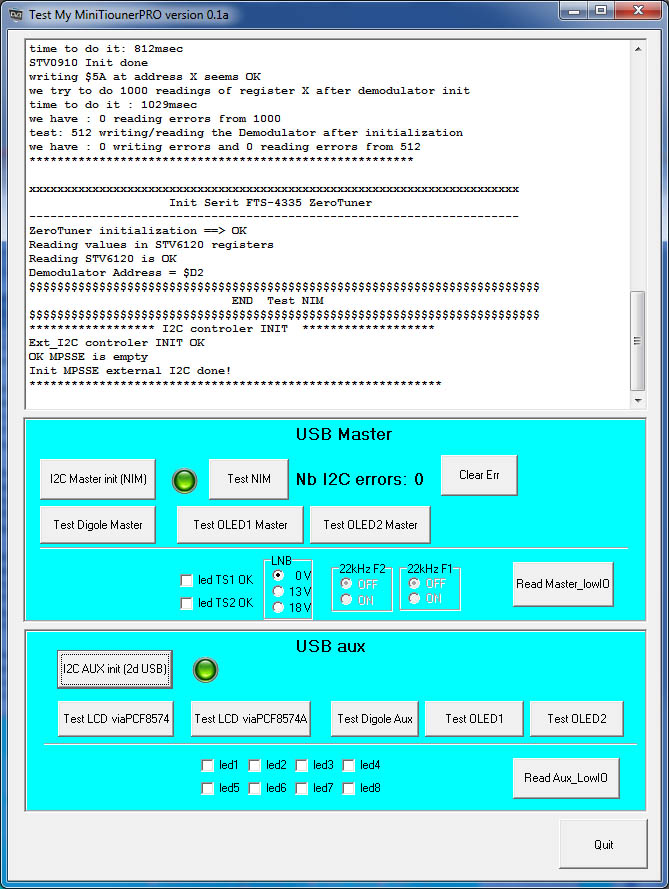

Après avoir cliqué sur l'initialisation I2C vous pouvez faire un test du NIM en cliquant sur "Test NIM":
vous devez obtenir 0 erreurs.



suite des explications bientôt...

En plus du test du NIM, nous avons d'autres tests possibles:

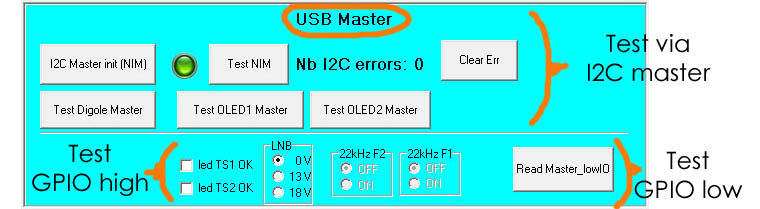

Test USB master.jpg
Test USB master.jpg (65.73 Kio) Vu 5918 fois

les boutons du haut font les tests qui utilisent l'I2C master:
- test NIM
- test des afficheurs TFT Digole ou OLED branchés sur la prise JP3

les boutons/coches du bas utilisent les sorties GPIO high
- test des leds TS1 et TS2
- test du 13v / 18v et du 22kHz ( mesurer les tensions sur JP9 pin 5 ou 6)

- test de la gestion des 4 entrées GPIOMaster:
le bouton en bas à droite fait lire les 4 pins GPIO low ( pin 1 à 4 de JP10). vous pouvez les relier une par une à la masse(pin5 de JP10) pour voir un des 4 bits passer à 0.( affichage 1 1 1 1 ouis affichage 1 1 1 0 etc...) Cela pourra donc servir à mettre des boutons pour demander de changer de fréquence, SR ... sans avoir à cliquer sur le PC ?? ou autre idée. A discuter et voir l'utilité.

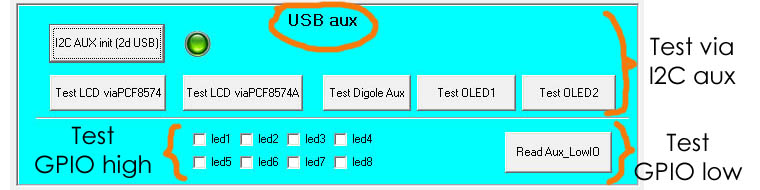

Test USB aux.jpg
Test USB aux.jpg (56.34 Kio) Vu 5918 fois


les boutons du haut font les tests qui utilisent l'I2C Aux:
- test des afficheurs LCD, TFT Digole ou OLED sur une des 3 prises I2C Aux ( JP4 et JP6 en 5v, JP8 en 3.3v)

les coches du bas utilisent les sorties GPIO high
- test des 8 leds + 8 sorties à collecteur ouvert sur les sorties GPIO high AUX.

- test de la gestion des 4 entrées GPIO Aux:
le bouton en bas à droite fait lire les 4 pins GPIO low ( pin 1 à 4 de JP10). vous pouvez les relier une par une à la masse(pin5 de JP10) pour voir un des 4 bits passer à 0.( affichage 1 1 1 1 ouis affichage 1 1 1 0 etc...) Cela pourra donc servir à ... trouver des idées?

Remarque 1: les pins GPIO low sont actuellement réglées en entrée, mais si vous avez besoin de commander quelque chose en plus des GPIO high, on pourrait les mettre en mode sortie...


le logiciel est disponible pour téléchargement ici: http://www.vivadatv.org/viewtopic.php?f=60&t=448

Le but est de vérifier que tout le matériel fonctionne bien avant de passer aux logiciels de réception et décodage.


Remarque 2: les leds n'ont pas été installées pour permettre à chacun de les mettre où il veut sur son boitier, car si elles restaient sur le PCB, on ne verrait pas grand chose après la mise en boitier. Bref, il est facile de trouver des leds et de les souder, le sens est indiqué sur le PCB ( mettre grande broche du coté de la flèche)

Jean-Pierre F6DZP
Dernière édition par F6DZP le Mer 1 Nov 2017 21:01, édité 5 fois.
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Logiciel pour tester votre MiniTiounerPro

Messagede f1faq » Mar 17 Oct 2017 22:39

Bonjour a tous,
J'ai commencé à tester une première carte avec le logiciel
J'ai auparavant testé les diverses tensions présentes, elles sont dans les tolérances
J'ai connecté 2 câbles USB
Le logiciel trouve à tous les coups les 4 canaux (2 par USB)
l'I2C master init se passe bien, ainsi que le test du NIM (0 erreur)
Par contre, le lest I2C AUX init ne fonctionne pas toujours :
****************** I2C controler INIT *******************
Ext_I2C controler INIT NOT OK
Globalement il marche 2 fois sur 3 (mises en route)
J'ai pu tester les leds TS1/TS2, les 8 sorties, les 2 x 4 entrées, les 13 et 18V
Reste le 22Khz et les liaisons I2C
Par contre chose étonnante j'ai 4 leds (D5/6/7/8) à la place des protections électrostatiques (PGB1010603) sur le schéma !
Eles ont l'air de s'allumer un peu de façon aléatoire. Mauvais choix de composants à la fabrication ????
J'ai une 2ème carte à tester et comparer
A suivre
73 Christian
f1faq

Messages: 32
Inscription: 24 Juin 2016

Re: Logiciel pour tester votre MiniTiounerPro

Messagede F6DZP » Mer 18 Oct 2017 04:01

Bonjour,

Par contre, le lest I2C AUX init ne fonctionne pas toujours :
****************** I2C controler INIT *******************
Ext_I2C controler INIT NOT OK
Globalement il marche 2 fois sur 3 (mises en route)


ça risque d'être le 2eme câble USB (Aux) trop long ou de mauvaise qualité, surtout au niveau des contacts ? commencer par le changer pour voir.

Par contre chose étonnante j'ai 4 leds (D5/6/7/8) à la place des protections électrostatiques (PGB1010603) sur le schéma !
Eles ont l'air de s'allumer un peu de façon aléatoire. Mauvais choix de composants à la fabrication ????


D5 et D7 qui s'allument systématiquement à chaque branchement ou débranchement du cable USB. c'est normal.
si les diodes s'allument à d'autres moments, je soupçonnerai un faux contact aléatoire. ça pourrait confirmer la cause du problème précédent.

Jean-Pierre F6DZP
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Logiciel pour tester votre MiniTiounerPro

Messagede F6DZP » Mer 18 Oct 2017 15:33

ATTENTION!


Après plusieurs tests,

- si on branche les 2 cables USB et que ensuite on alimente le MiniTiounerPro, souvent (= pas toujours), la liaison USB_AUX est mal initialisée, les leds D7 ou D8 restent allumées ,ce qui indique le problème.

- si on alimente d'abord le MiniTiounerPro avec au maxi un câble branché et que l'on branche ensuite le 2eme câble ou les 2 câbles, ça s'initialise bien.

Le problème est donc rencontré que si on a branché les 2 câbles AVANT d'alimenter le MiniTiounerPro.

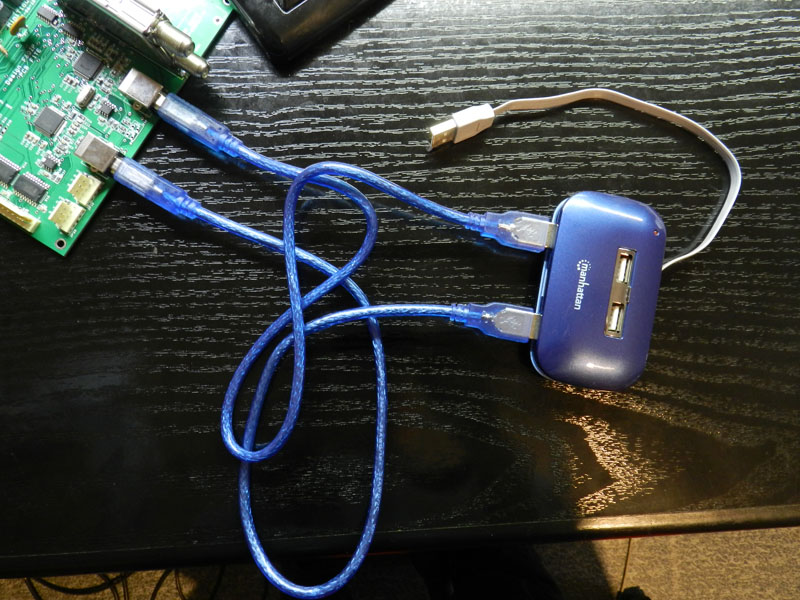

Il semble que l'on rencontre moins ce problème si on utilise un HUB USB (pratique pour les portables qui n'ont pas beaucoup de prises USB)




Le Hub USB2 Manhattan est reconnu comme un des plus performant :
- il y a un contrôleur de gestion et partage USB (convertisseur de transactions). peu de hub USB en ont un.
- il peut fonctionner en autonome via l'alim 5v de la prise USB et si il doit lui même fournir du 5v à assez grande intensité, il est fourni avec une alim 5v complémentaire
- il a 7 sorties USB2
et il a été testé avec mon MiniTiounerPro


Jean-Pierre F6DZP
Dernière édition par F6DZP le Jeu 19 Oct 2017 08:33, édité 12 fois.
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Logiciel pour tester votre MiniTiounerPro

Messagede F6DZP » Jeu 19 Oct 2017 06:42

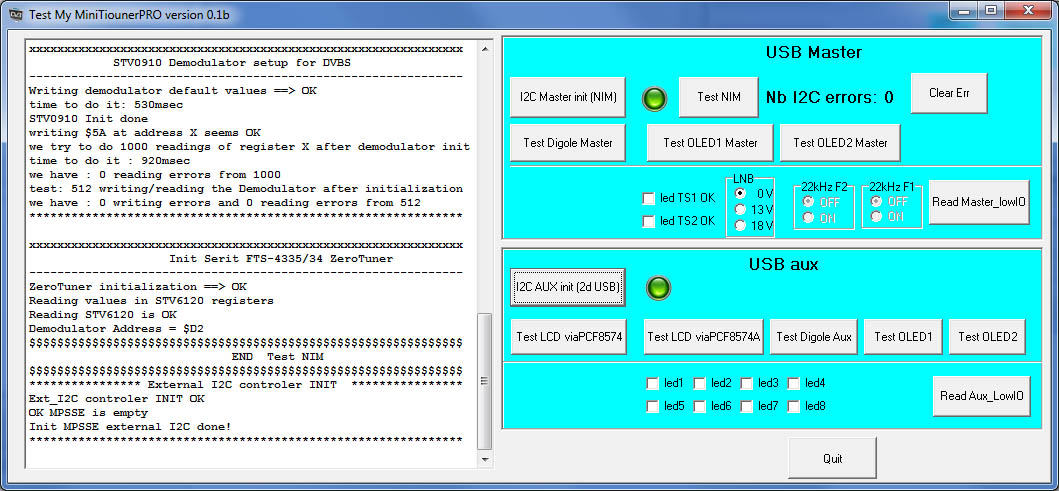

Il y a une version 0.1b du logiciel : mode horizontal, plus pratique pour les petits écrans.



Jean-Pierre F6DZP
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Logiciel pour tester votre MiniTiounerPro

Messagede f8bxi » Sam 21 Oct 2017 18:17

Bonsoir,

De mon côté mes deux cartes fonctionnent bien, j'ai pu vérifier les led, le NIM et les différentes tensions. Désolé pour ma question bête, je démarre : que nous manque-t-il pour pouvoir utiliser cette carte en réception DATV ? Je dispose de diverses antennes, notamment une hélice 2.3 GHz (ex AO-40/Phase 3D). Je suppose qu'il nous faut une nouvelle version du logiciel Tutioune qui fonctionne avec la carte ?

Merci de votre patience ;-),

73,
Philippe
f8bxi

Messages: 2
Inscription: 13 Sep 2016

Re: Logiciel pour tester votre MiniTiounerPro

Messagede F6DZP » Dim 22 Oct 2017 05:17

Bonjour,

Il ne manque plus que la version 0.7 de Minitioune que je pense mettre à télécharger aujourd'hui ou demain.

Jean-Pierre F6DZP
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Logiciel pour tester votre MiniTiounerPro

Messagede F4HSL » Sam 28 Oct 2017 19:25

Bonsoir,
Après avoir installé le NIM, installé le driver USB et lancé le programme de test du minitiounerPro version 0.1b (windows10) j'obtiens les messages d'erreurs suivants :
****************** NIM I2C controler INIT *******************
NIM_I2C controler INIT OK
OK MPSSE is empty
Init MPSSE NIM I2C done!
**************************************************************
$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$
NIM Test
$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$
I2C repeater OFF
Reset Demod
Trying to get the Demodulator serial number
Demodulator Address = $D0
we get the value = 0
ERROR : Unknown Demodulator
Demodulator Address = $D4
we get the value = 0
ERROR : Unknown Demodulator
Demodulator Address = $D2
we get the value = 0
ERROR : Unknown Demodulator
Demodulator Address = $D6
we get the value = 0
ERROR : Unknown Demodulator
ERROR: impossible to read a correct value from Demod chip

Merci de votre aide.
Yves. F4HSL
F4HSL

Messages: 11
Inscription: 23 Sep 2017

Re: Logiciel pour tester votre MiniTiounerPro

Messagede F6DZP » Sam 28 Oct 2017 20:30

Bonsoir,

Il ne trouve pas le démodulateur, c'est comme si aucun NIM était branché;
1) vérifier les alims 3.3v et 1.1v (pins 23 et 25)
2) voir si le NIM est bien enfoncé dans son support et ne relève pas vers l'avant ou l'arrière.

Bref il n'y a pas de réponse sur le bus I2C, donc regarder aussi plus spécialement les pins 21 et 22

Jean-Pierre F6DZP
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Logiciel pour tester votre MiniTiounerPro

Messagede F1CHF » Dim 29 Oct 2017 06:15

Un truc tout bête, tu as bien soudé les pattes de fixations avec des belle grosses gouttes de soudure ?
c'est la masse ....
my two cents ..
le CHF
F1CHF

Messages: 49
Inscription: 29 Déc 2010
