Fabriquez ou achetez tout fait un double tuner USB 144MHz-2450MHz avec très bas débit possible
Schéma - Test - modifications - problèmes rencontrés

Boitier pour MiniTiounerPro

Messagede F6DZP » Lun 16 Oct 2017 07:02

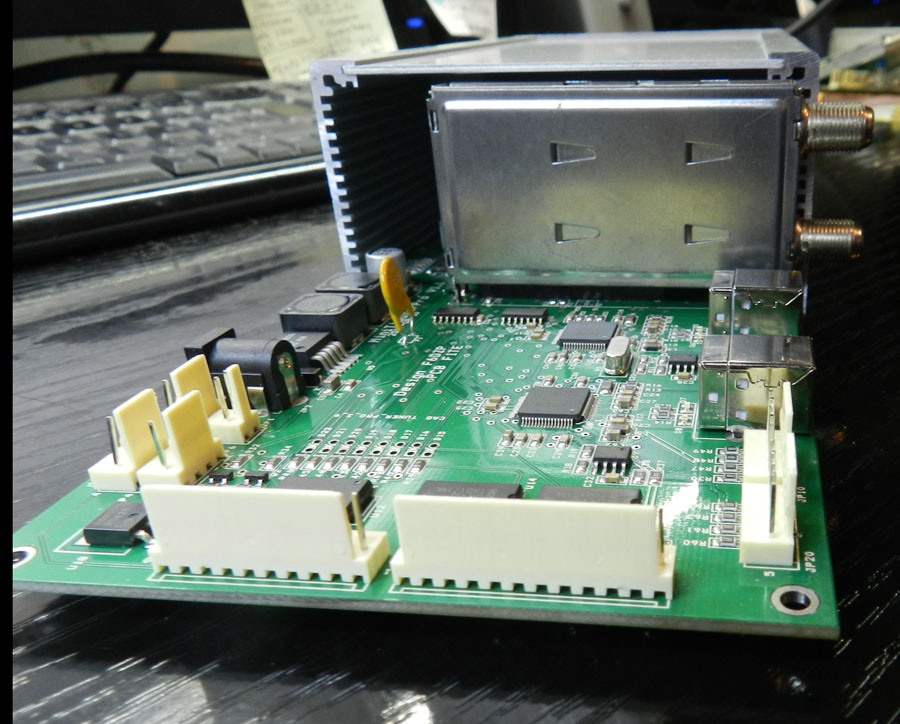

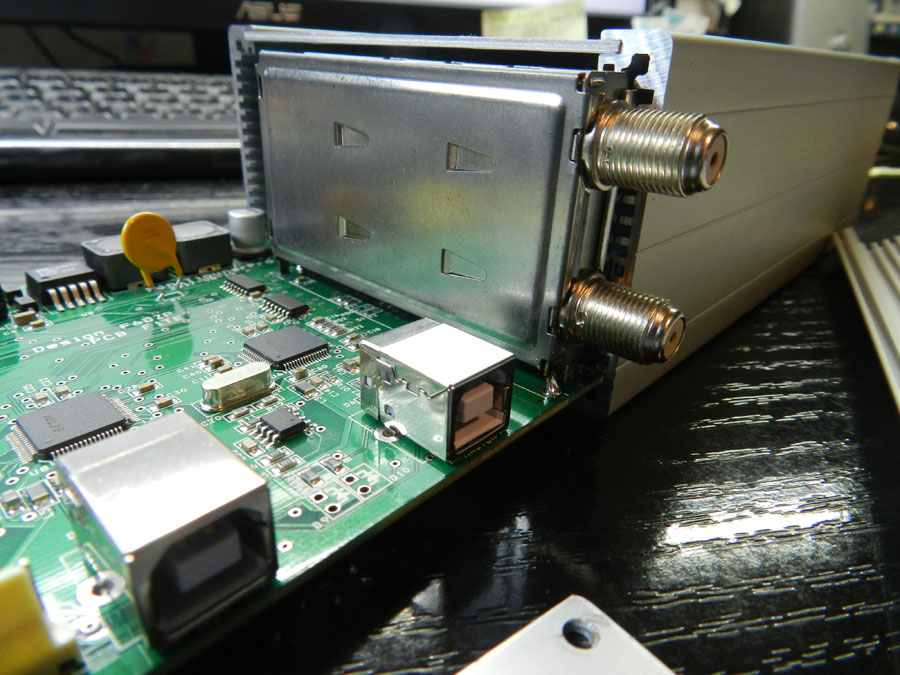

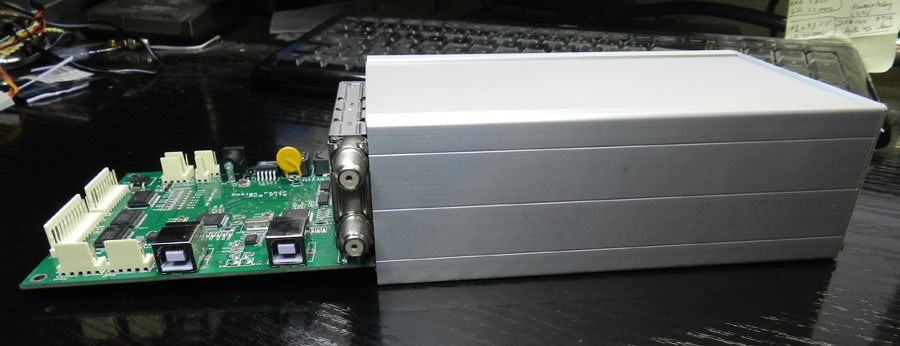

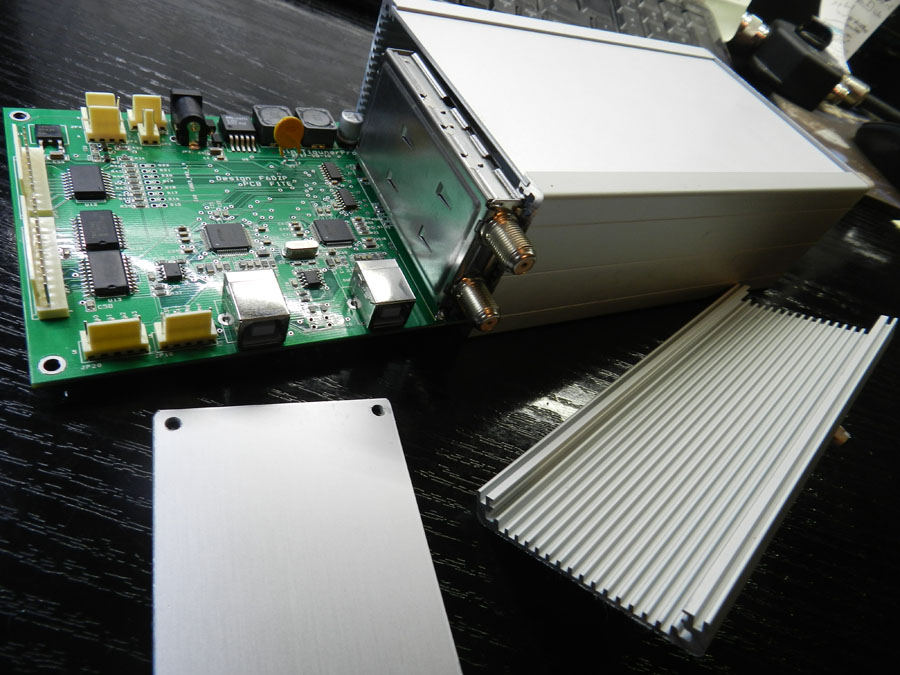

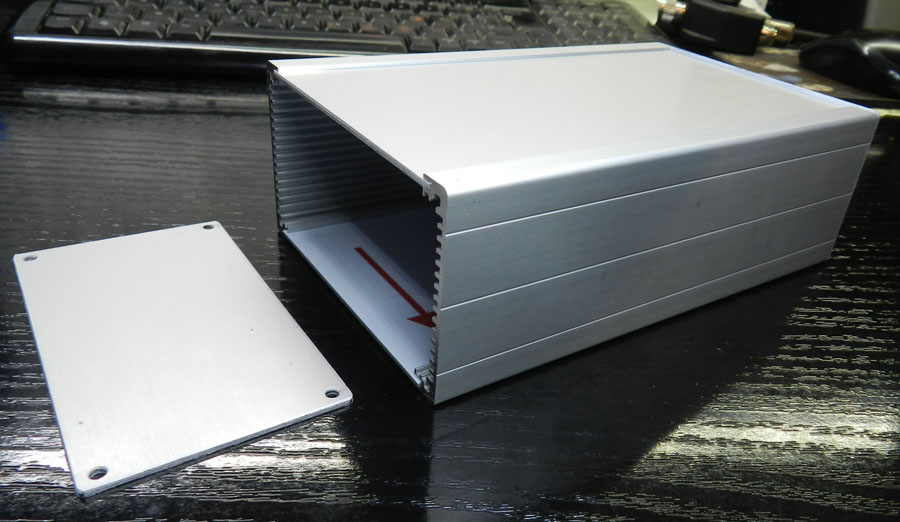

Voici le boitier format Europe qui me plait bien.
Il est en alu, livré en 6 faces séparées.

Boitier PROMA EG2: (168 x 103 x 56 mm)
Dispo chez Conrad et chez Reichelt(10,60 euros).

Il n'y a à découper sur une face verticale
- pour les trous des fiches F du NIM
- un poil à limer sur le haut du NIM
- faire les 2 trous pour les fiches USB

+ trou pour prise d'alim
+ trous pour les leds et autres si on utilise les options auxiliaires.

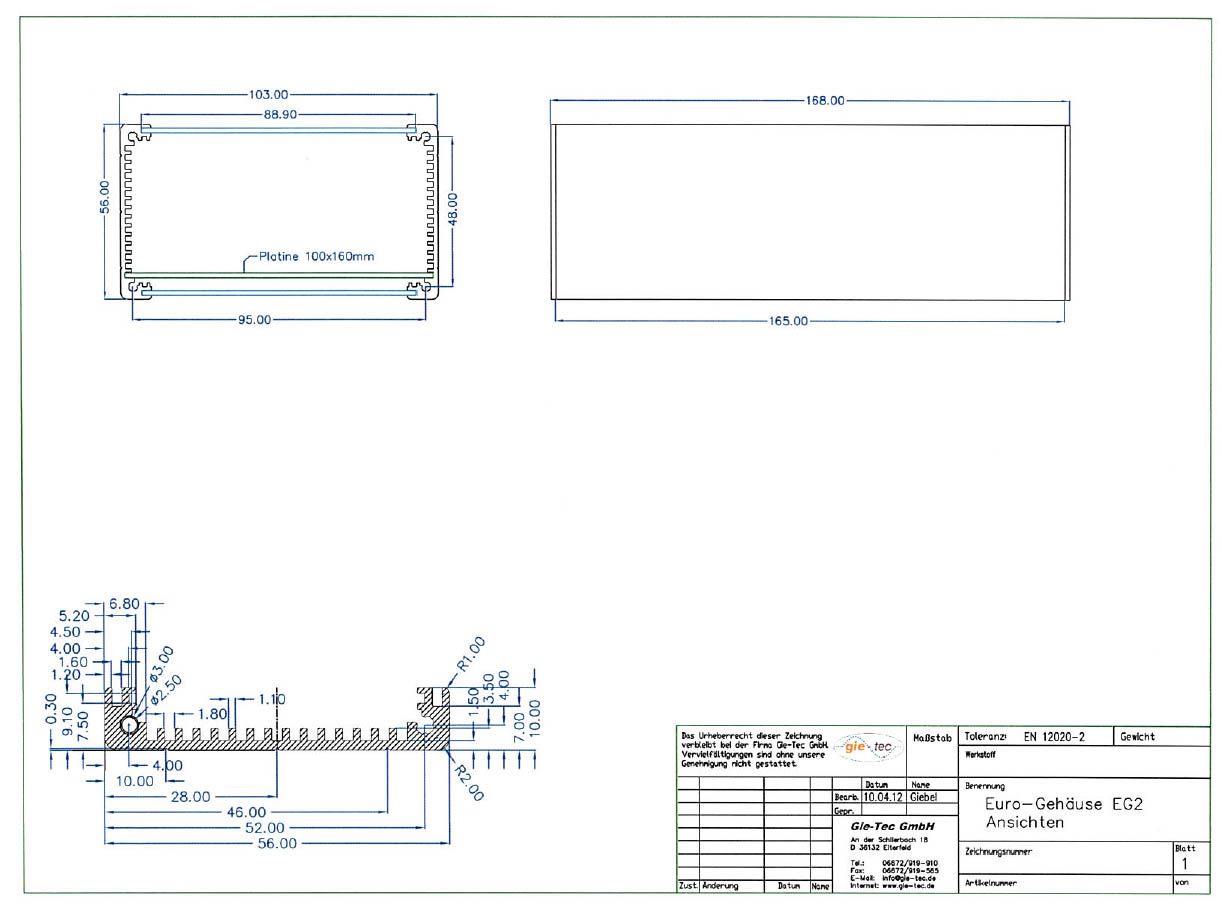

dim_boitier proma EG2.jpg
dim_boitier proma EG2.jpg (123.58 Kio) Vu 9470 fois


miniTioounerPro_boitier_ face avant_supplementaire_.jpg
miniTioounerPro_boitier_ face avant_supplementaire_.jpg (150.95 Kio) Vu 9470 fois

MiniTiouner_boitier_face avant_.jpg
MiniTiouner_boitier_face avant_.jpg (151.1 Kio) Vu 9470 fois




J'ai un copain qui a une CNC et qui pourrait peut être faire le boulot en série sur tout un ensemble de face avant si on se met d'accord sur un ensemble de trous communs à tous...
Autres idées??

Jean-Pierre F6DZP
Dernière édition par F6DZP le Mer 25 Oct 2017 09:10, édité 1 fois.
F6DZP

Messages: 696
Inscription: 24 Déc 2010

Re: Boitier pour MiniTiounerPro

Messagede f1faq » Lun 16 Oct 2017 09:09

Bonjour à tous,
L'ensemble est très compact
Il y a pas mal de possibilités de personnalisation (sortir les leds en face avant, ajout afficheur OLED, E/S de contrôle/commande,...)
A ce propos Jean-Pierre, des conseils pour l'afficheur OLED (résolution min/max, couleur ?, vendeur "éprouvé",...)
Donc y a t'il une configuration de perçage qui convient à tout le monde, sauf à partir sur une base minimale,
perçage pour fiches F NIM, 2 x USB, Alim et chacun peut personnaliser par la suite ?
73 Christian
F1FAQ
f1faq

Messages: 32
Inscription: 24 Juin 2016

Re: Boitier pour MiniTiounerPro

Messagede F6GWE » Lun 16 Oct 2017 11:47

Bonjour,

Très très bonne idée Jean-pierre!

Comme beaucoup mes possibilités en mécanique sont égales à zéro! Mes montages sont donc à l'air!

Le plus important est de prévoir l'ouverture rectangulaire pour l'OLED ,et bien sur définir la connectique des extensions

73 Patrick
F6GWE
F6GWE

Messages: 15
Inscription: 16 Fév 2017

Re: Boitier pour MiniTiounerPro

Messagede F1NST » Lun 16 Oct 2017 12:27

Bonjour,

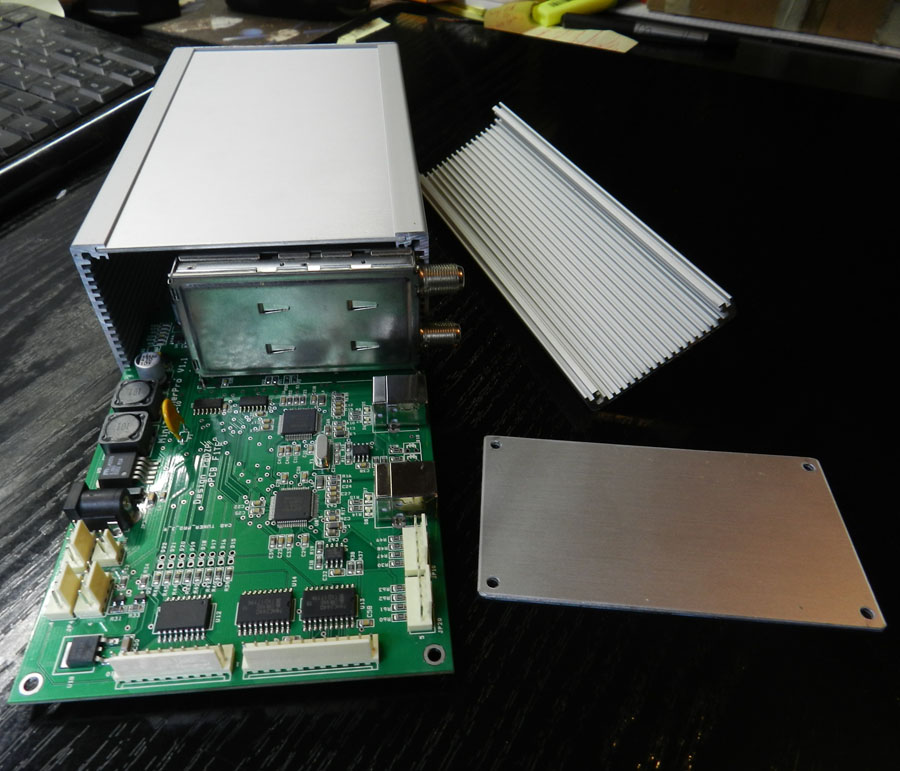

Voilà mon montage avec le même boitier. Il est certain que le circuit a été fait pour le boitier, sa aide HI.

Le tranverter, à coté, est en cours de finition du montage. Il sera, peu être utilisé également pour la DATV en Low SR.......

Il reste plus qu'a faire les essais avec la version de Minitioune double.

73
Bernard F1NST


F1NST

Messages: 50
Inscription: 09 Jan 2011

Re: Boitier pour MiniTiounerPro

Messagede F1CHF » Lun 16 Oct 2017 12:51

aie j'arrive pas a sortir les belles images
moi ca dit
www.hostingpics.net utilise un protocole incompatible.
ERR_SSL_VERSION_OR_CIPHER_MISMATCH

monte les sur Cjoint et mets le lien
merci
F1CHF

Messages: 52
Inscription: 29 Déc 2010

Re: Boitier pour MiniTiounerPro

Messagede F1NST » Lun 16 Oct 2017 13:05

Bizarre que cela ne passe pas..
Voilà les liens avec Cjoint.

http://www.cjoint.com/c/GJqna2PX7Fp

http://www.cjoint.com/c/GJqncSKUIYp



J'ai également refais un autre lien , Ca passe ???
F1NST

Messages: 50
Inscription: 09 Jan 2011

Re: Boitier pour MiniTiounerPro

Messagede F1YI » Lun 16 Oct 2017 13:16

Bonjour à tous. Bonjour François
Ici les photos passent bien sur VIVA ainsi que sur http://www.hostingpics.net/

73+ jean / F1YI
F1YI

Messages: 36
Inscription: 27 Déc 2010

Re: Boitier pour MiniTiounerPro

Messagede F6DZP » Lun 16 Oct 2017 13:29

pour les images le plus simple est de - quand on écrit un message - cliquer en bas sur "ajouter des fichiers joints" . comme cela c'est vivadatv qui ales images dans sa base de données. pas besoins d'envoyer vers un hosting ou cjoint pour faire un lien. si le lien disparait plus tard, on perd l'image. Si elle est directement sur vivadatv elle sera toujours là ( sauf si le disque dur crashe encore! ;)

Jean-Pierre F6DZP
F6DZP

Messages: 696
Inscription: 24 Déc 2010

Re: Boitier pour MiniTiounerPro

Messagede F1NST » Lun 16 Oct 2017 14:05

JP, merci beaucoup pour le tuyau, effectivement pourquoi faire simple......HIx3

73
Bernard F1NST
F1NST

Messages: 50
Inscription: 09 Jan 2011

Re: Boitier pour MiniTiounerPro

Messagede F1YI » Lun 16 Oct 2017 14:15

Re-bonjour
Question à JP , finalement a t-on pu récupérer les infos sur le DD serveur qui a rendu l'âme ??
Merci. 73 à tous . jean
F1YI

Messages: 36
Inscription: 27 Déc 2010
