Fabriquez ou achetez tout fait un double tuner USB 144MHz-2450MHz avec très bas débit possible
Schéma - Test - modifications - problèmes rencontrés

Documents sur pcb MiniTiounerPro et branchements divers

Postby F6DZP » Sun 15 Oct 2017 09:03

Bonjour,

La documentation va venir petit à petit.
Comme les plus chanceux d'entre vous, hier à HamExpo, j'ai récupéré mon premier MiniTiounerPro tel que distribué.
J'ai donc pu faire enfin les photos ce matin et pris mon Photoshop pour commencer la doc qui correspond à ce qui est fourni.

Voici une première description:

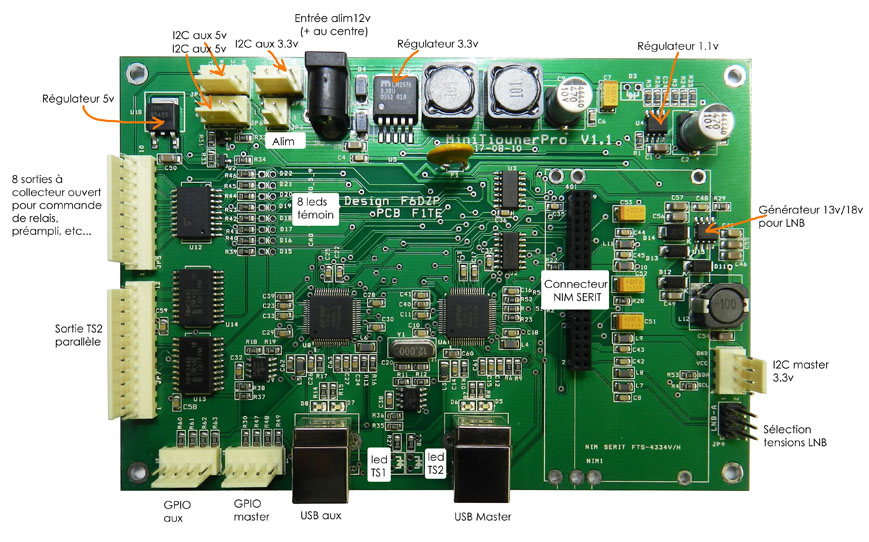

pcb monté tel que livré_ annotations_.jpg
pcb monté tel que livré_ annotations_.jpg (169.08 KiB) Viewed 3559 times


ou le pdf à imprimer:
pcb monté tel que livré.pdf
(19.08 MiB) Downloaded 568 times


L'alimentation est marquée 12v, c'est ce que j'utilise et cela peut servir si on alimente directement un préampli.
mais l'alimentation peut être entre 8v et 16v
( limitations du RT5047)

ATTENTION: le MiniTiounerPro est livré déjà paramétré comme il faut, donc NE PAS UTILISER FTPROG

Jean-Pierre
Last edited by F6DZP on Wed 1 Nov 2017 21:10, edited 6 times in total.
F6DZP

Posts: 787
Joined: 24 Dec 2010

Re: Documents sur pcb MiniTiounerPro

Postby F1CHF » Sun 15 Oct 2017 09:48

c'est quand même un brave gars ce jean pierre !
merci
le CHF
