MiniTiouner V2: Adaptateur NIM Sharp vers NIM Serit FTS4335v

Messagede F6DZP » Mar 17 Jan 2017 11:03

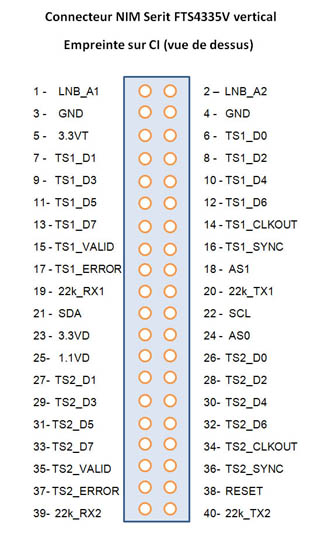

Voici la liste des connexions du NIM Serit FTS-4335v

connecteur NIM FTS4335v empreinte_.jpg
connecteur NIM FTS4335v empreinte_.jpg (62.22 Kio) Vu 2250 fois

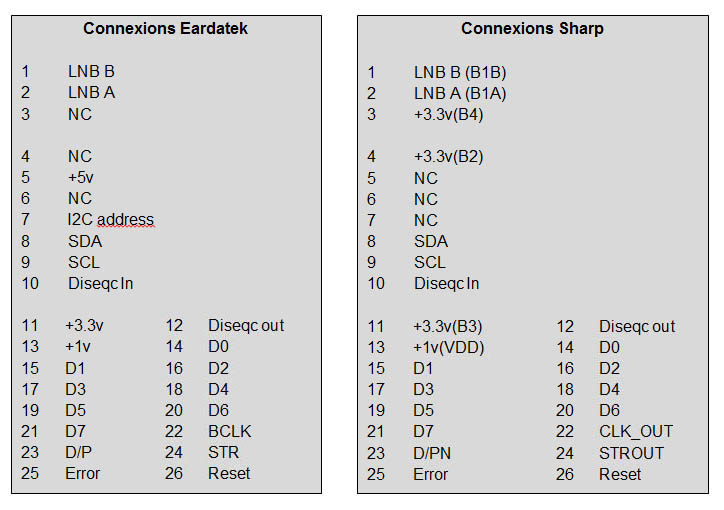

Les connexions du Sharp ou Eardatek:

tableau connexions Sharp and Eardatek.jpg
tableau connexions Sharp and Eardatek.jpg (81.91 Kio) Vu 2251 fois

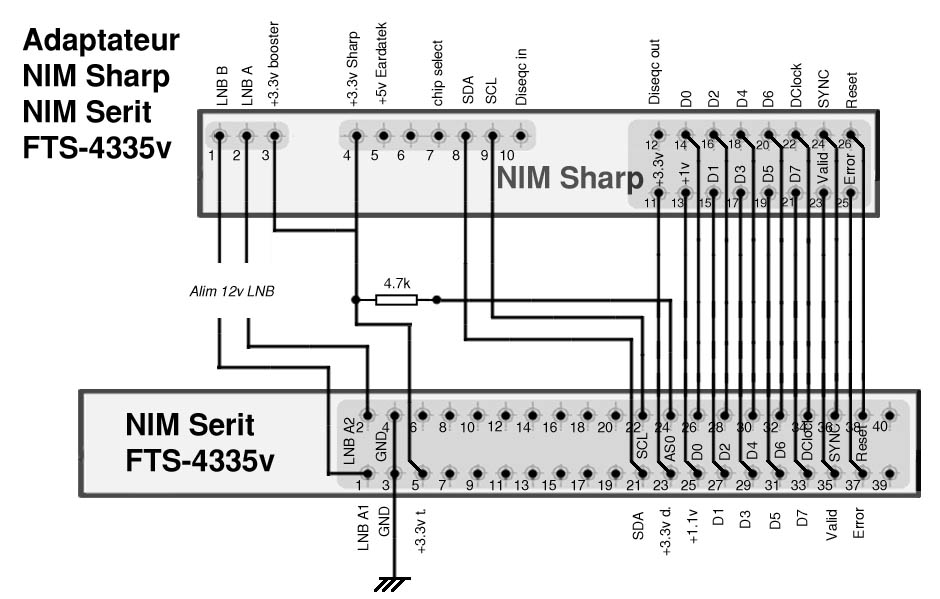

D'où j'en déduis ce câblage, si on veut utiliser la sortie TS2

adaptateur NIM SeritPro_Eardatek_Sharp dessus.jpg
adaptateur NIM SeritPro_Eardatek_Sharp dessus.jpg (109.7 Kio) Vu 2251 fois


Ce schémas permet de brancher un NIM Serit FTS4335v sur un pcb fait avec une empreinte pour NIM Sharp ou Eardatek.
+ Penser à régler l'alim 1v pour qu'elle donne 1.1v ( résistance à changer)
Cela n'est pas grave si vous oubliez mais cela ne fonctionnera pas.

L'alimentation ou non d'un LNB ou d'un préampli est à choisir suivant les besoins.

l'utilisation de connecteurs 2 rangées au pas de 2mm facilite l'adaptation.
Un petit pcb peut aussi être fait.


Jean-Pierre F6DZP
Dernière édition par F6DZP le Jeu 13 Juil 2017 20:11, édité 1 fois.
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Adaptateur NIM Sharp/eardatek vers NIM Serit FTS4335v

Messagede F6DZP » Mer 8 Mar 2017 09:10

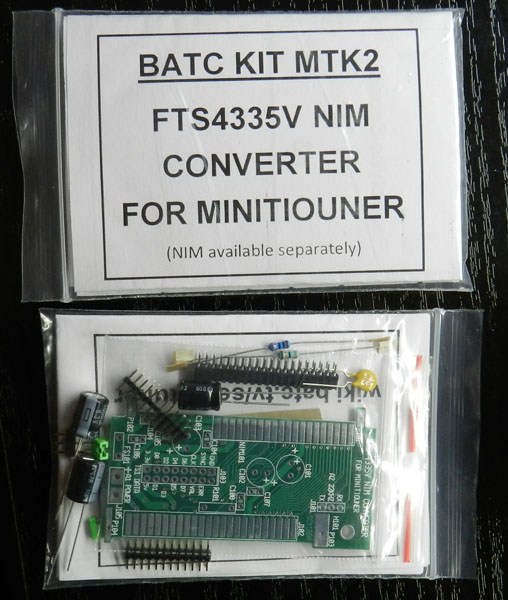

Le kit du BATC
Il y a en plus de l'adaptation des connecteurs de NIM,
- des capa de filtrage des alim.
- Des broches pour alimenter des LNA, LNB, convertisseurs etc via les fiches F et le coaxial.
- Des broches pour récupérer le 22 kHz.
On voit aussi l'empreinte pour un connecteur pour ajouter un 2eme minimodule+ 74HC10 pour la réception du 2eme TS



Merci à Brian G4EWJ.

Jean-Pierre F6DZP
