TestMyMiniTiouner nouveau teste tous les MiniTiouners

Messagede F6DZP » Jeu 5 Avr 2018 08:45

Bonjour,

Le nouveau logiciel TestMyMiniTiouner V0.2 permet maintenant de tester tous les types de MiniTiouner ( V1, V2, PRO, ...).

Il permet aussi de tester la vitesse du dialogue I2C qui est dépendant de
coté MiniTiouner
- la tension 3.3v et le bruit qu'il peut rester
- la liaison I2C et son propre bruit ou défaut (capacité parasite qui déforme les signaux etc..)
- la qualité de la liaison entre la prise USB et le FT2232H
coté ordinateur:
- la liaison USB du PC. On peut voir que changer de prise peut changer les résultats
- la vitesse du PC à traiter les dialogues USB

Voici donc les résultats faits sur 3 types de MiniTiouner:

1)Test MiniTiounerPro sur mon PC de bureau Win7_32, puis mon portable win10_64, puis le MiniPC atom525:

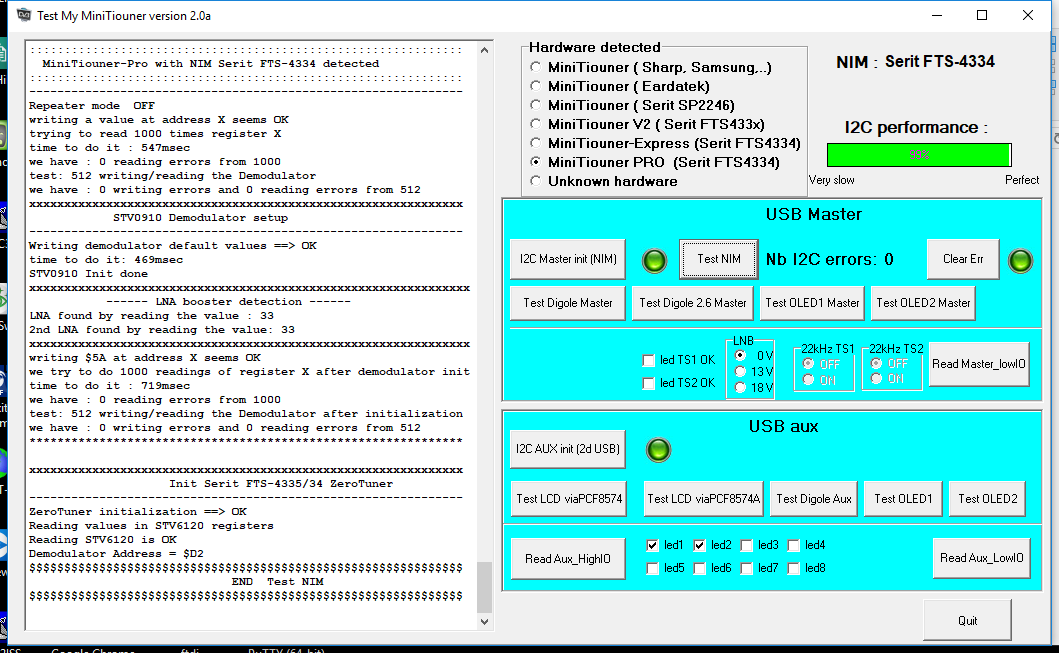

test MiniTiounerPRO desktop_.jpg
sur mon PC de bureau Win7_32
test MiniTiounerPRO desktop_.jpg (163.5 Kio) Vu 2053 fois

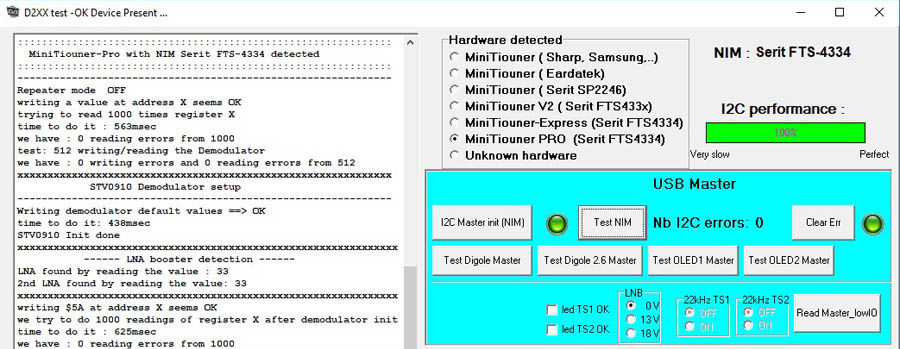

test MiniTiounerPRO with speedy laptop_2.jpg
sur mon PC portable Win10_64
test MiniTiounerPRO with speedy laptop_2.jpg (106.85 Kio) Vu 2053 fois

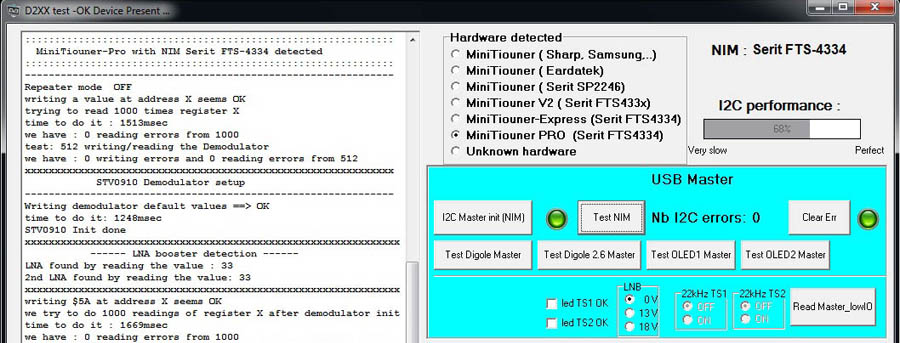

test MiniTiounerPRO with atom525_2.jpg
avec le miniPC atom525 Win7_32
test MiniTiounerPRO with atom525_2.jpg (106.59 Kio) Vu 2053 fois


2)Test MiniTiounerV2 (kit BATC)

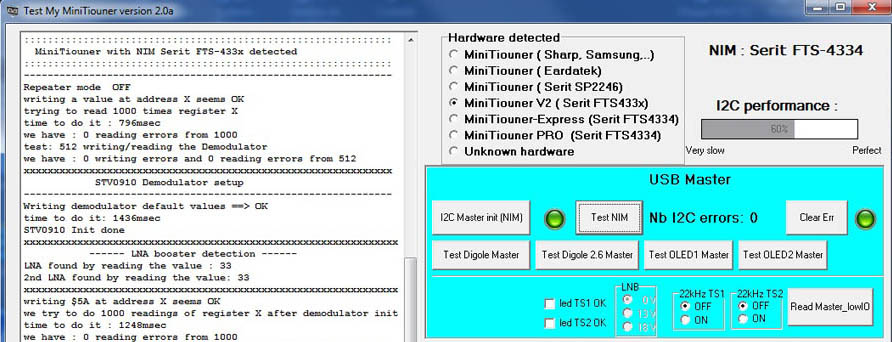

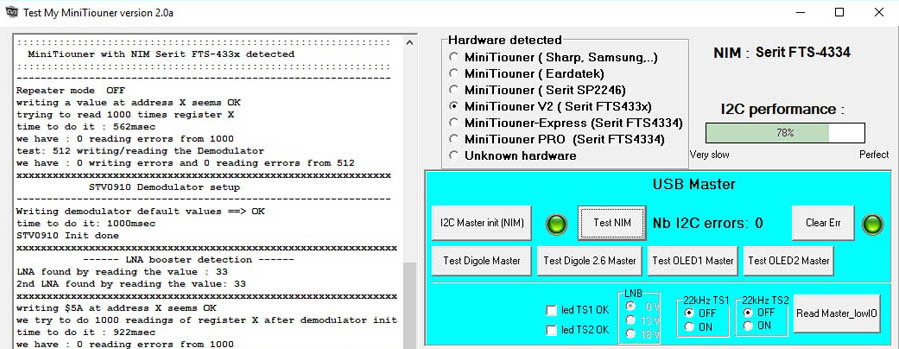

test MiniTiounerV2 desktop_2.jpg
MiniTiounerV2 sur mon PC de bureau
test MiniTiounerV2 desktop_2.jpg (104.16 Kio) Vu 2051 fois


test MiniTiounerV2 with speedy laptop_2.jpg
MiniTiounerV2 sur mon portable Win10_64
test MiniTiounerV2 with speedy laptop_2.jpg (103.93 Kio) Vu 2051 fois

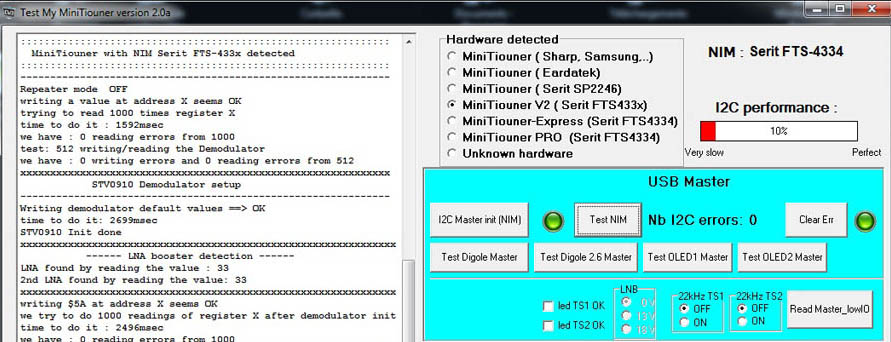

test MiniTiounerV2 with atom525_2.jpg
MiniTiounerV2 avec MiniPC atom525
test MiniTiounerV2 with atom525_2.jpg (105.56 Kio) Vu 2051 fois


3) Test du MiniTiouner-Express

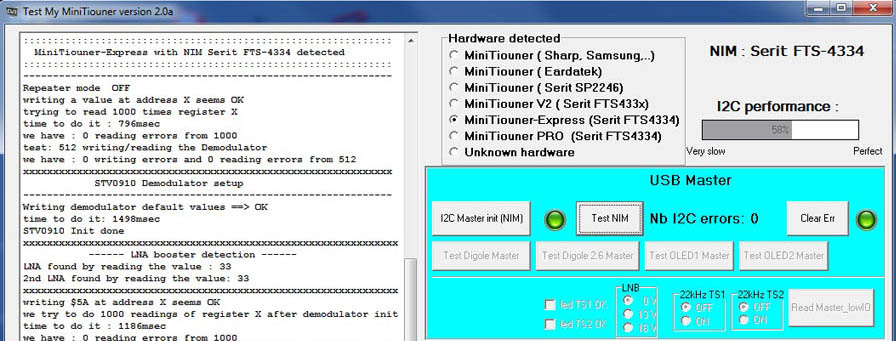

test MiniTiounerExpress desktop_2.jpg
MiniTiouner-Express sur mon PC de bureau Win7_32
test MiniTiounerExpress desktop_2.jpg (105.41 Kio) Vu 2051 fois

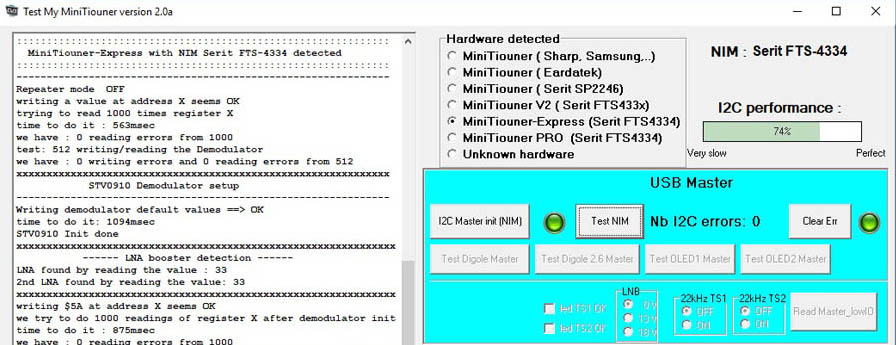

test MiniTiounerExpress with speedy laptop_2.jpg
MiniTiouner-Express sur mon PC portable Win10_64
test MiniTiounerExpress with speedy laptop_2.jpg (101.04 Kio) Vu 2051 fois

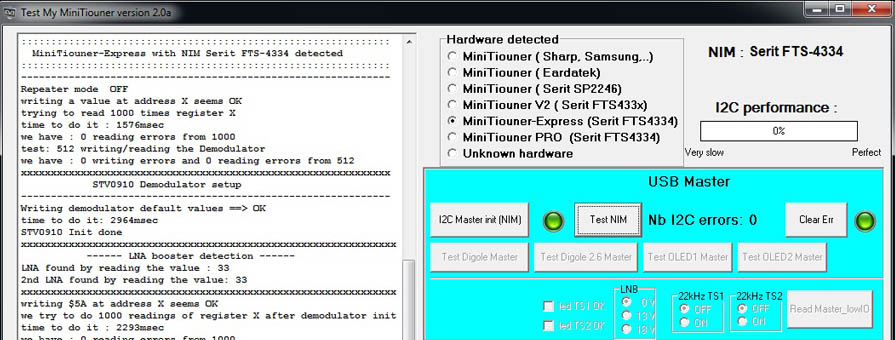

test MiniTiounerExpress with atom525_2.jpg
MiniTiouner-Express sur MiniPC atom 525
test MiniTiounerExpress with atom525_2.jpg (105.82 Kio) Vu 2051 fois


On voit en conclusion:
- que c'est mon PC portable qui est le plus performant sur cette analyse
- que le MiniTiounerPRo est nettement moins bruité et est très performant coté I2C
- que certains miniTiouner vont ralentir pas mal les mesures faites par MiniTioune et donc l'affichage des constellations, mesures etc...

Dans l'ordre des meilleurs performances, en premier le MiniTiouner-Pro loin devant le MiniTiounerV2 et en dernier le MiniTiouner-Express.

Le MiniTiouner-Pro fonctionne même plus vite sur un ATOM 525 que d'autres MiniTiouners sur mon PC I5 de bureau!
vraiment bien chiadé le PCB et le bruit des alim du MiniTiouner-PRO, bravo à Lucien F1TE.

Jean-Pierre F6DZP
Dernière édition par F6DZP le Jeu 5 Avr 2018 16:04, édité 4 fois.
F6DZP

Messages: 696
Inscription: 24 Déc 2010

Re: TestMyMiniTiouner nouveau teste tous les MiniTiouners

Messagede F1CHF » Jeu 5 Avr 2018 08:56

je dois encore me croiser le yeux !
je suis allé voir dans la partie DOWNLOAD
pas vu cette merveille ..
il est caché ou ce magnifique code ? (mode fayot on)
merci
le CHF
F1CHF

Messages: 52
Inscription: 29 Déc 2010

Re: TestMyMiniTiouner nouveau teste tous les MiniTiouners

Messagede F6DZP » Jeu 5 Avr 2018 08:59

doucement, je n'ai pas le temps de tout écrire que il y en a qui zieutent!!

ça y est il est téléchargeable ici : http://www.vivadatv.org/viewtopic.php?f=60&t=514

Bons tests.

Jean-Pierre F6DZP
Dernière édition par F6DZP le Jeu 5 Avr 2018 09:11, édité 1 fois.
F6DZP

Messages: 696
Inscription: 24 Déc 2010

Re: TestMyMiniTiouner nouveau teste tous les MiniTiouners

Messagede F1CHF » Jeu 5 Avr 2018 09:11

HI .. prends ton temps
mais tu sais c'est comme avec une belle fille qui te dit "on y va mon canard"
la réponse ne peut pas être "attend faut que je charge !"
et tu sais les parigots ça tire vite !
encore bravo ....
:roll:
F1CHF

Messages: 52
Inscription: 29 Déc 2010

Re: TestMyMiniTiouner nouveau teste tous les MiniTiouners

Messagede F1SSF » Ven 13 Avr 2018 05:32

Bonjour Jean Pierre , bonjour à tous,
J ai testé le nouveau soft, c est ok sauf que j ai la jauge IC2 performance qui ne bouge pas, pourtant mon Tiouner V2 fonctionne très bien. Avis? Merci
F1SSF

Messages: 23
Inscription: 25 Nov 2017
Localisation: JN15VW - DEP42 LOIRE

Re: TestMyMiniTiouner nouveau teste tous les MiniTiouners

Messagede F1TE » Ven 13 Avr 2018 16:21

Bonjour
Testé chez moi sur un PC portable, avec un hub usb externe non alimenté, entre 96 et 100%
Fichiers joints

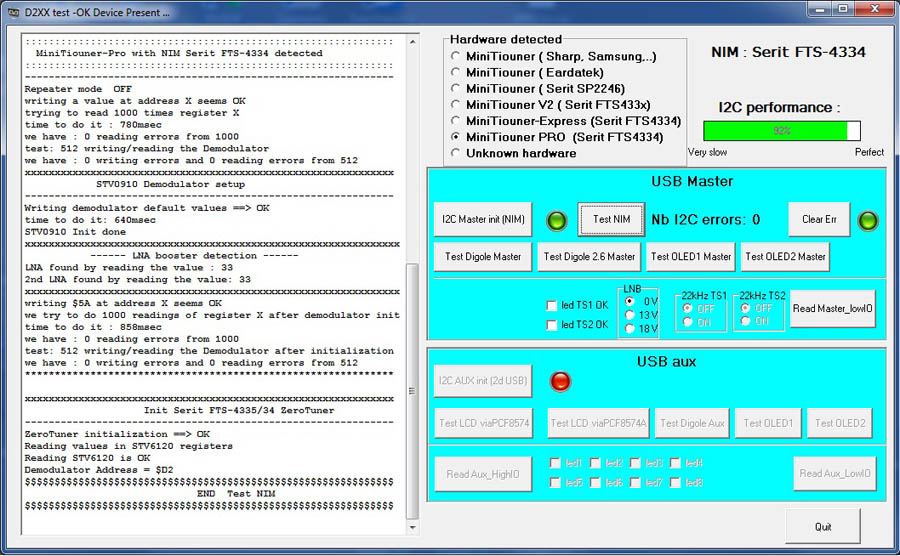

Capture d'écran 2018-04-13 18.14.34.png
Capture d'écran 2018-04-13 18.14.34.png (64.92 Kio) Vu 1715 fois
F1TE

Messages: 26
Inscription: 10 Jan 2017

Re: TestMyMiniTiouner nouveau teste tous les MiniTiouners

Messagede F6DZP » Ven 13 Avr 2018 16:37

Bonjour,

Cette mesure indique la rapidité des dialogues I2C avec le NIM. Comme le schéma à part l'alimentation est quasiment le même, cela dépend
- du PC utilisé et de sa ligne USB utilisée ( vitesse effective du port USB qui peut être utilisé par autre chose sur le PC, bruit sur cette ligne ...).
- de la qualité du filtrage des tensions fabriquées par le MiniTiouner
- du PCB lui-même : longueur des pistes USB vers le FT2232H, longueur et situation des pistes I2C vers le NIM, bruit sur ces pistes, capa parasites? ...
- et dans le cas du MiniTiouner V2 du BATC, de la qualité du 5v fourni par le PC au Mini-Module FT2232H, car nos amis anglais ont changé ce que j'avais indiqué et qui était utilisé pour leur kit V1: le chip USB ne devrait pas être alimenté en 5V par la câble USB.(en plus cela pose parfois des problèmes d'initialisation: il vaut meiux alimenter le MiniTiounerV2 AVANT de le brancher en USB, sinon parfois le NIM est mal initialisé)

Mon logiciel adapte la vitesse du dialogue USB<=>I2C<=>NIM à ces défauts et donc je mesure le temps mis pour lire ou écrire 1000 fois dans les registres du démodulateur.
Cette caractéristique permet de savoir que les mesures faites par Minitioune seront plus ou moins rapides suivant ces résultats.
En cas de "mauvaise" performance, cela se traduit par un affichage plus lent des constellations, vu-mètres, tracés... mais ne changent pas ( sauf si vraiment l'alimentation est mauvaise) les performances en réception d'un signal et son décodage. Cela joue principalement sur la vitesse d'affichage des mesures faites par Minitioune.

Donc oui, j'ai été surpris des résultats du MiniTiouner V2 que j'ai chez moi.
Dès que j' ai un peu de temps je vais faire des modifs (self de filtrage ou capa??) sur mon MiniTiouner V2, car il n'y a pas de raison qu'il soit 2 à 3 fois plus lent qu'un MiniTiouner-Pro

Pour Lucien F1TE: ça confirme mes résultats avec un MiniTiouner-Pro.

Jean-Pierre F6DZP
F6DZP

Messages: 696
Inscription: 24 Déc 2010

Re: TestMyMiniTiouner nouveau teste tous les MiniTiouners

Messagede F1SSF » Ven 13 Avr 2018 20:35

Bonjour, Ok Jean Pierre pour les explications, j ai fait dernièrement la modif hard sur mon V2, afin que le,module soit alimenté par le Tiouner, depuis je n ai plus aucuns soucis d initialisation pour information.
Pour ceux que ça intéresse la modif est ici:
http://f1ssf.ovh/?page_id=167
Super 73
F1SSF

Messages: 23
Inscription: 25 Nov 2017
Localisation: JN15VW - DEP42 LOIRE

Re: TestMyMiniTiouner nouveau teste tous les MiniTiouners

Messagede F1YI » Sam 14 Avr 2018 06:28

Bonjour Franck
Merci pour la lecture du blog.
il semblerait que l'adresse mail indiquée sur le blog ne fonctionne pas.
73+ jean
F1YI

Messages: 36
Inscription: 27 Déc 2010

Re: TestMyMiniTiouner nouveau teste tous les MiniTiouners

Messagede F1SSF » Sam 14 Avr 2018 19:52

Bonsoir Jean,
Je pense pense que tu parles de l'email en pied de page, je viens de la changer, merci pour l'info.
Super 73
F1SSF

Messages: 23
Inscription: 25 Nov 2017
Localisation: JN15VW - DEP42 LOIRE
