Fabriquez vous-même votre boitier Tuner USB pour le DVB-S/S2 performant en très bas débit

Vérification du MiniTiouner

Messagede F6DZP » Sam 2 Juil 2016 07:43

Vous avez fabriqué votre MiniTiouner.
Vous avez programmé le module FT2232H avec la méthode décrite sur le site.

Maintenant vous branchez votre Minitiouner sur votre PC et vous aller le tester.

Pour cela il faut utiliser le logiciel "TestMyMiniTiouner v1_3a" ou version supérieure. Il est fourni dans le pack de logiciels avec Minitioune.http://www.vivadatv.org/viewtopic.php?f=60&t=361

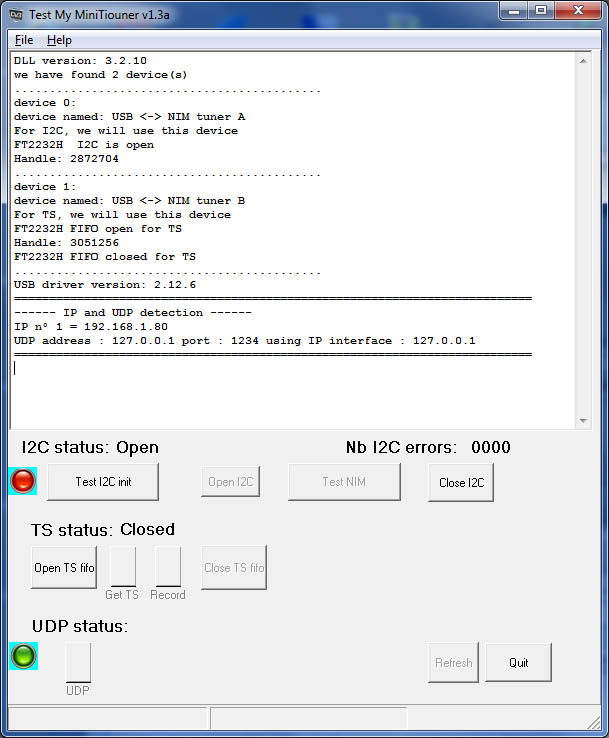

On lance le logiciel TestMyMiniTiouner, si le NIM est détecté on obtient:
TestmyMiniTiouner1_3 start OK.jpg
TestmyMiniTiouner1_3 start OK.jpg (100.42 Kio) Vu 1625 fois


On obtient la détection de 2 gestions de canaux USB : "USB <-> NIM tuner A" et "USB <-> NIM tuner B"
Mais on n'est pas sûr que tout fonctionne bien.
On va donc maintenant lancer la partie test du logiciel.

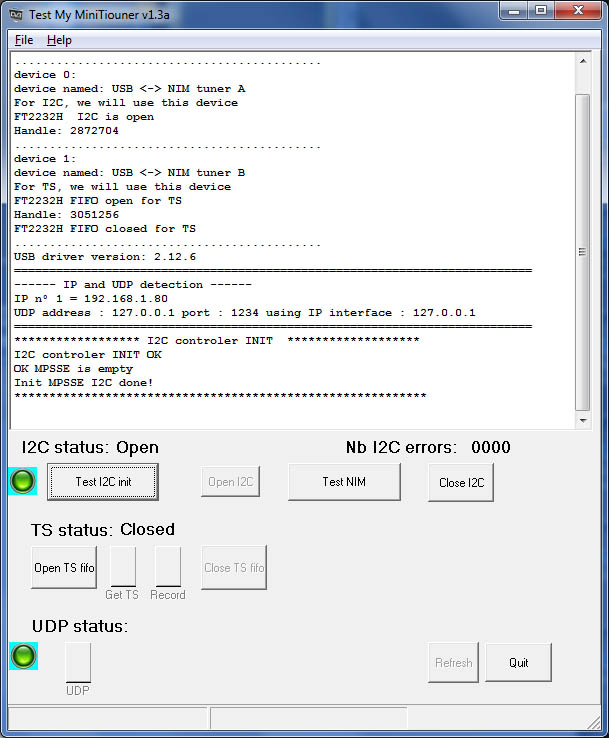

On clique sur le bouton "Test I2C init" et on doit obtenir une led verte avec :
TestmyMiniTiouner1_3 Test I2c init OK.jpg
TestmyMiniTiouner1_3 Test I2c init OK.jpg (112.73 Kio) Vu 1624 fois

Donc le dialogue I2c avec le NIM semble fonctionner.

Maintenant on va tester le fonctionnement de ce dialogue qui peut être perturbé par une mauvaise alimentation, du bruit sur les lignes I2c etc...

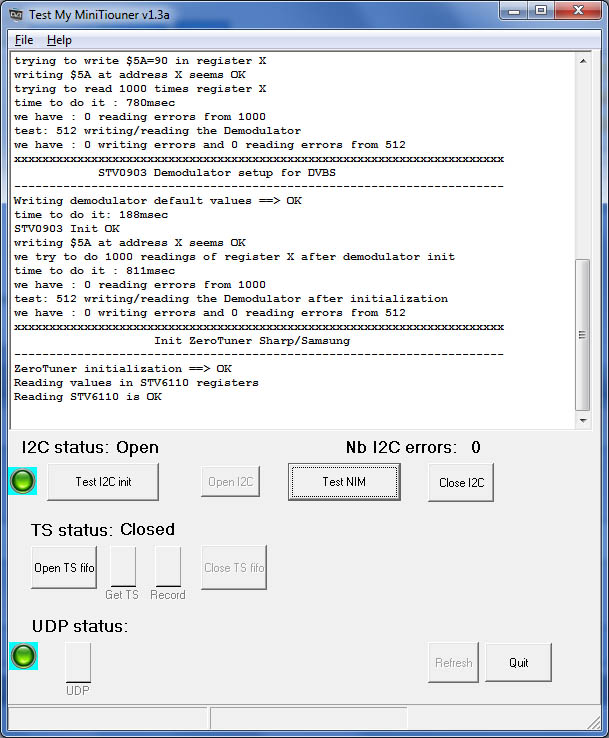

On clique donc sur le bouton "Test NIM"
TestmyMiniTiouner1_3 Test NIM OK.jpg
TestmyMiniTiouner1_3 Test NIM OK.jpg (142.23 Kio) Vu 1624 fois

On doit ABSOLUMENT obtenir 0 erreur.

Sinon revoir son montage. Tant qu'il n'y a pas 0 erreur, ce n'est pas la peine d'essayer Minitiioune.

Jean-Pierre F6DZP
