Messagede F6DZP » Lun 25 Aoû 2014 08:18

Bonjour,

Depuis 1 mois nous testons avec Evariste F5OEO des transmissions DVB-S à SR très très bas : de 500kS/s à 125 kS/s.

Tutioune avec les cartes Technotrend S2-3200 ou S2-1600 peuvent très bien recevoir ces émissions.
( la S2-1600 a été testée jusqu'à 176 kS/s)

Voici un exemple d'une émission SR 250 kS/s reçue avec Tutioune3200:

http://www.vivadatv.org/images/test%20250kS%20extrait.html
( le résultat est un peu meilleur mais dégradé un poil ici par la capture de l'écran et compression en FLV)

- codage H264 à partir de webcam+raspberryPi avec la solution F5OEO modulateur DVB-S : Digilite
ou
-codage H264 avec mon PC et camera DV et modulateur Digilite ou Dektec DTA107A

Réception : Tutioune avec carte Technotrend S2-1600 ou S2-3200. + petit PC miniature sous 12v home made (TiouneBox)

Une solution comme cela va peut-être intéresser les DX men...
Si peu de bande passante, on peut même trafiquer avec plusieurs stations en même temps.

Je vais essayer de descendre jusqu'à 100 kS/s

vive la DATV à bande étroite!

Jean Pierre F6DZP
Dernière édition par F6DZP le Mar 9 Sep 2014 07:41, édité 1 fois.
F6DZP

Messages: 1129
Inscription: 24 Déc 2010

Re: Réception QPSK à Symbol Rate très très bas!

Messagede F6DZP » Mar 26 Aoû 2014 10:09

Bonjour,

Aujourd'hui, tests faits avec une émission DVB-S avec SR 125 kS/s

le résultat est plus limite en qualité mais je voulais surtout voir si la carte TT S2-3200 pouvait recevoir à ce Symbole Rate très très bas.
Finalement oui!
Bien sûr il reste à fignoler pour la qualité vidéo et pour le verrouillage plus rapide en réception mais on voit que c'est faisable.

Voici comment Tutioune3200 reçoit cette image SR 125 kS/s
réglages:
- 110 000 bps pour la vidéo codée en H264 - 320x240
- 32 000 bps pour le codage Mpeg1 layer2 de l'audio.

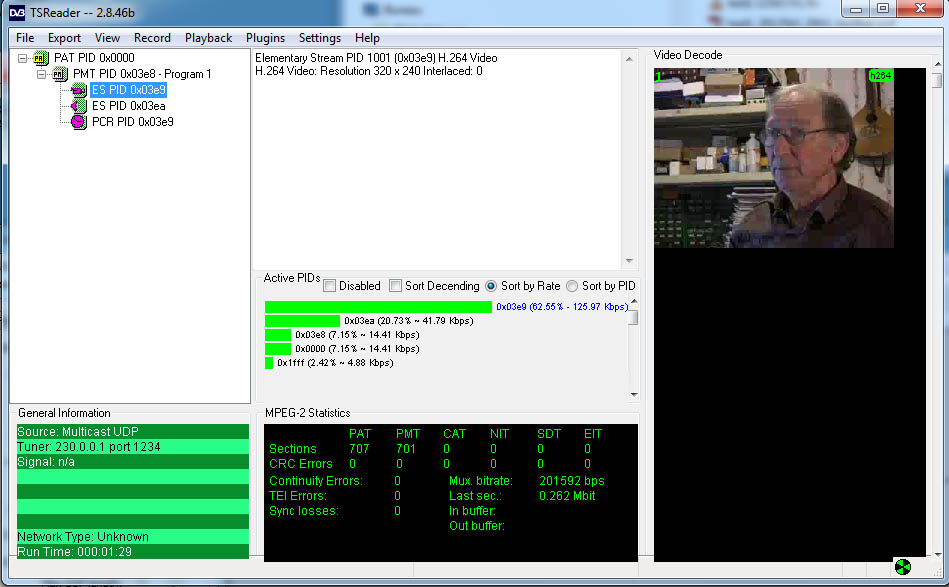

voici ce que TS reader analyse:
test 125KS TSreader analyze.jpg
test 125KS TSreader analyze.jpg (128.86 Kio) Vu 41433 fois


On voit que les paquets de remplissage n'occupent que 2 à 3% du flux TS

Le résultat en réception par Tutioune3200 est donc ici : http://www.vivadatv.org/images/test1%20125kS%20fr1.html

Jean Pierre F6DZP
F6DZP

Messages: 1129
Inscription: 24 Déc 2010

Re: Réception QPSK à Symbol Rate très très bas!

Messagede F6DZP » Mar 26 Aoû 2014 12:17

Pour mémoire, avec un SR plus grand : 400 kS/s on peut transmettre en FULL HD 1920x1080 ( mire qui bouge)

exemple de ce que reçoit Tutioune: http://www.vivadatv.org/images/test1%20400kS%20HD%20sample.html

J'ai oublié de capturer le son mais il y en avait codé en AC3 ( 1000Hz)
En mettant Tutioune en mode vidéo plein écran, on voit bien la mire au pixel près en 1920x1080 : http://www.vivadatv.org/images/test1%20400kS%20HD1%20sample.html

Jean Pierre F6DZP
F6DZP

Messages: 1129
Inscription: 24 Déc 2010

Re: Réception QPSK à Symbol Rate très très bas!

Messagede F6DZP » Mer 27 Aoû 2014 06:21

Test MPEG2 en SR500 kS/s


avec ma webcam C525 j'ai fait aussi un test pour du SR 500 ce qui peut encore passer en Mpeg2.

Encore une fois pour optimiser le codage : format 320x240 et moins de 2% pour les paquets de remplissage.

( réglage de la lumière et gain webcam mal réglé.. trop lumineux.. avec en plus de la lumière artificielle..)

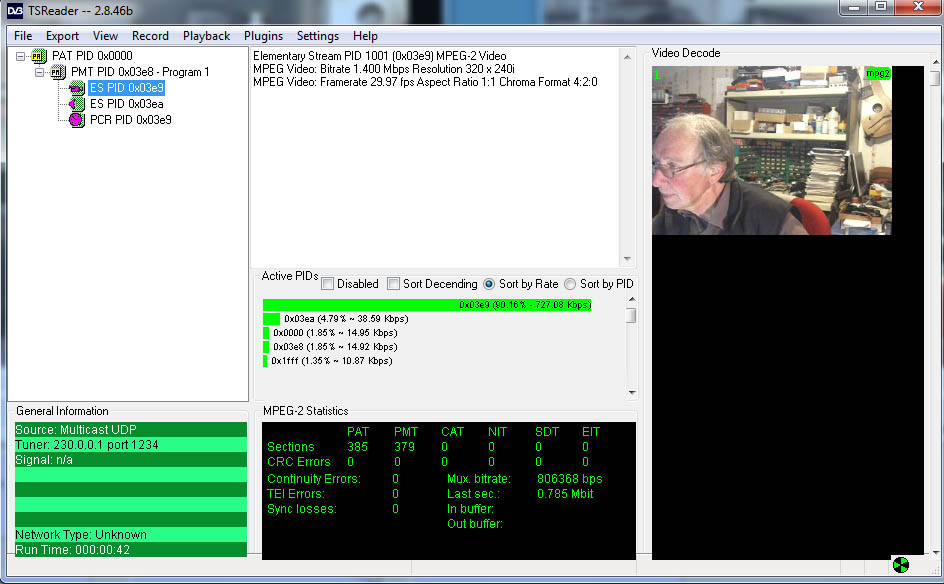

Analyse par TS reader:


Visionnement du résultat : http://www.vivadatv.org/images/test1%20500kS%20Mpeg2%20fr.html


Jean Pierre F6DZP
F6DZP

Messages: 1129
Inscription: 24 Déc 2010

Re: Réception QPSK à Symbol Rate très très bas!

Messagede F6DZP » Dim 21 Sep 2014 08:37

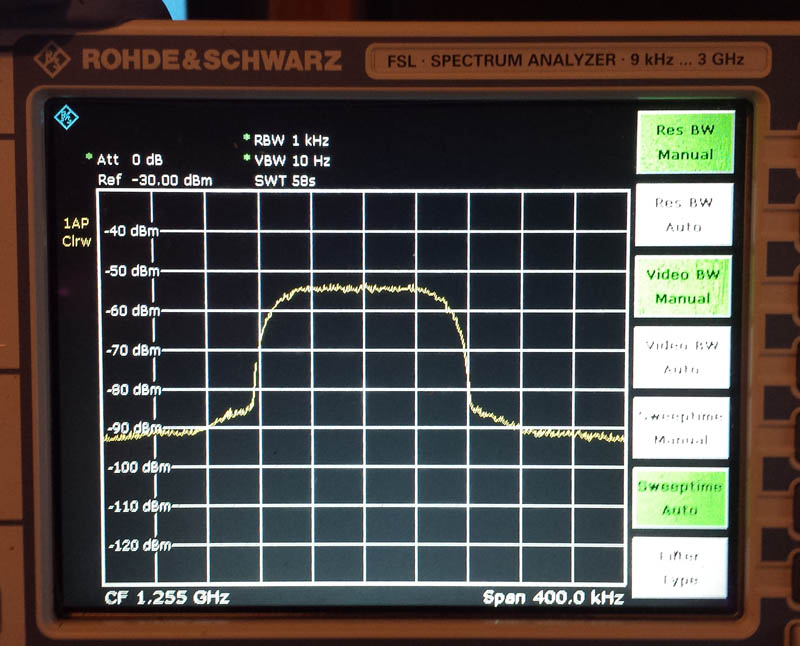

En utilisant le SR 125 kS/s, la bande passante est bien étroite :
SR125 kS_1s.jpg
SR125 kS_1s.jpg (115.23 Kio) Vu 40985 fois

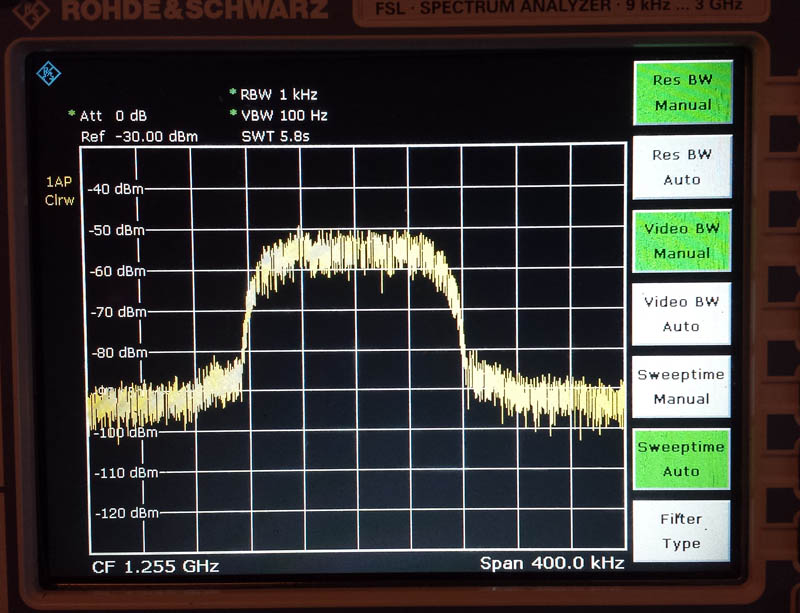

et avec cette bande passante je passe la mire HD 1920x1080 avec tous ses pixels et image qui change 1 à 2 fois par seconde :
mire HD SR125kS modulated by DTA107.jpg
mire HD SR125kS modulated by DTA107.jpg (101.37 Kio) Vu 40984 fois

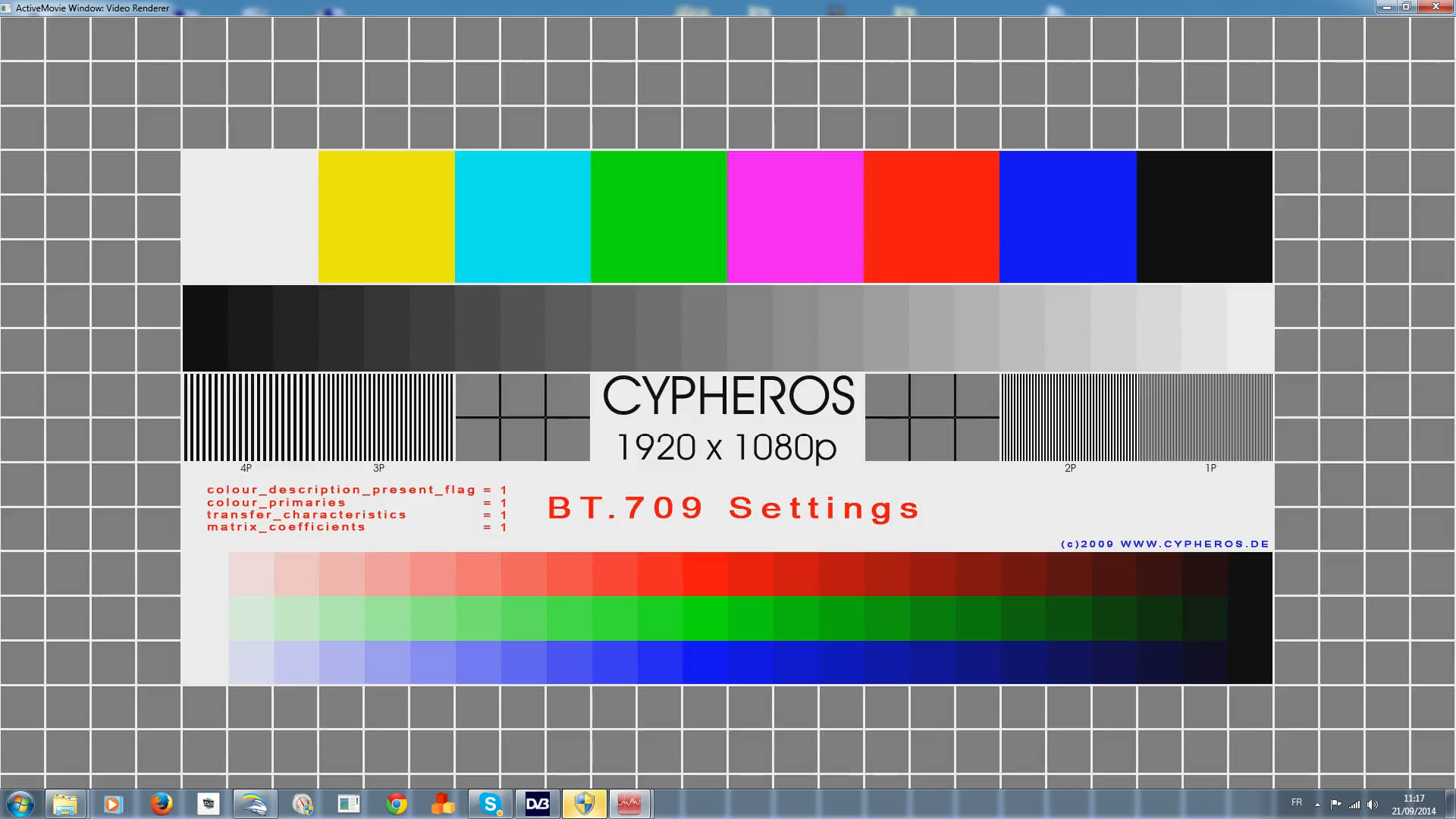

capture d'une image de cette vidéo qui est reçue exactement avec cette qualité, aucun pixel ne manque :
mire HD SR125kS capture.jpg
mire HD SR125kS capture.jpg (213.82 Kio) Vu 40984 fois

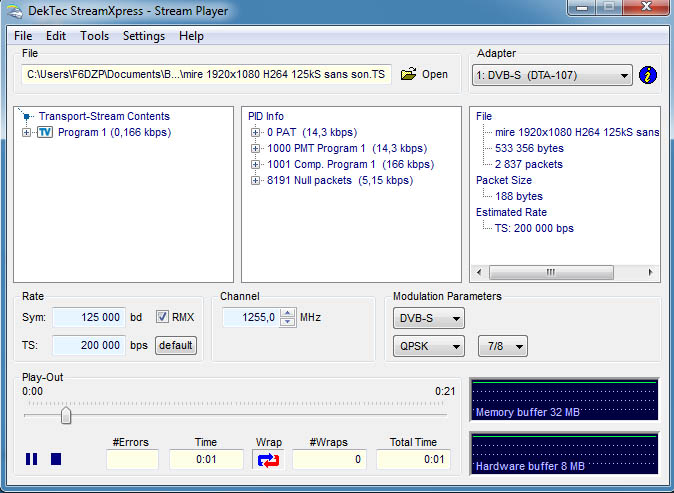

fichier du TS video full HD transmis en SR125 kS/s:
mire 1920x1080 H264 125kS no sound.zip
(402.92 Kio) Téléchargé 3722 fois


comme quoi le SR 125 kS/s ouvre des possibilités

Jean Pierre F6DZP
F6DZP

Messages: 1129
Inscription: 24 Déc 2010
