Fabriquez votre modulateur DVB-S avec un RaspberryPi

Mini modulateur pour PI zero

Messagede f6des » Ven 21 Avr 2017 16:42

Vu en statique à Seigy TX avec PI zero.
Y a t'il une description et C I du mini modulateur disponible ?
73 F6DES
f6des

Messages: 2
Inscription: 20 Jan 2011

Re: Mini modulateur pour PI zero

Messagede F1DJO » Mer 10 Mai 2017 19:51

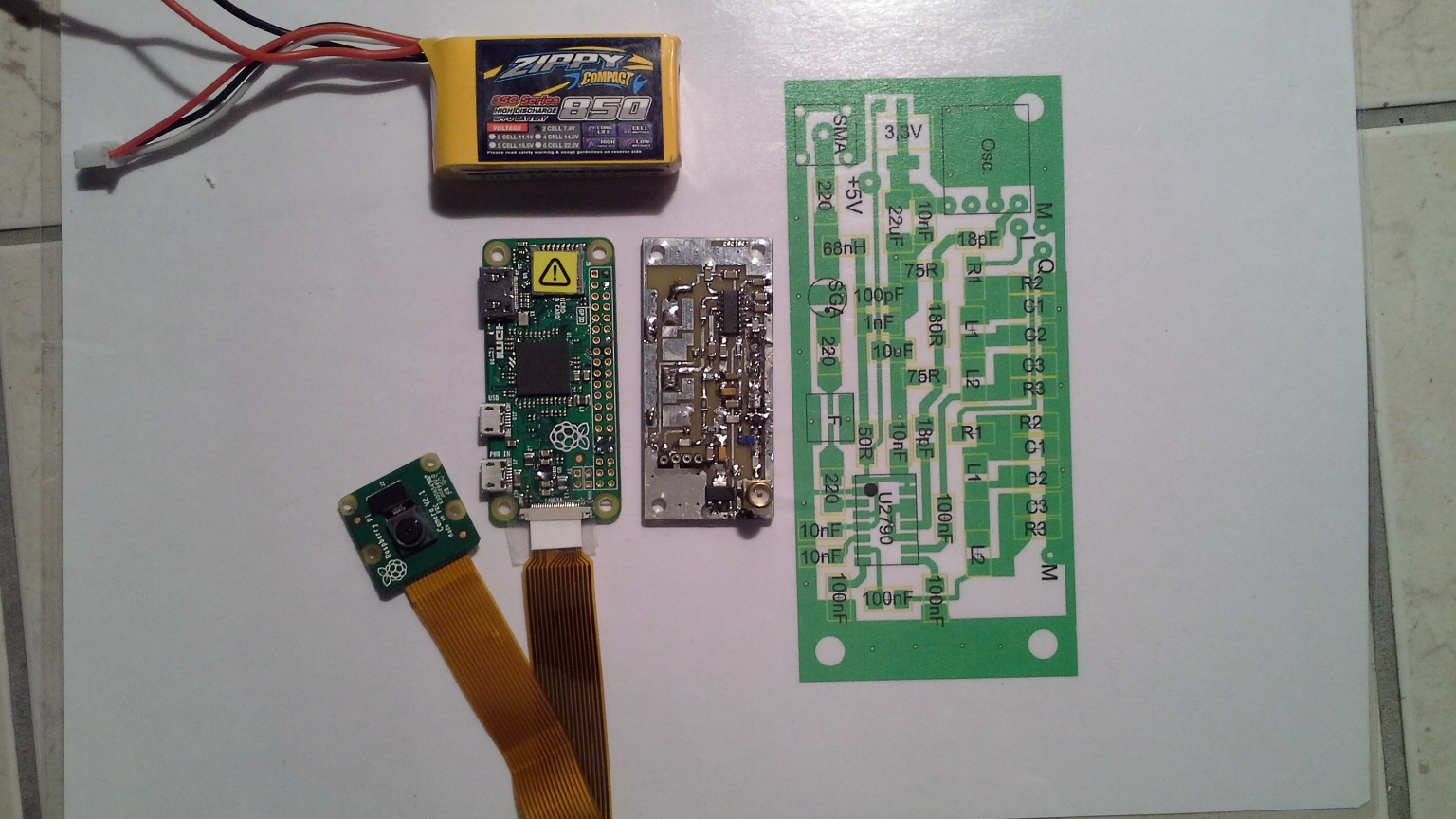

il y a 3 prototypes qui fonctionnent, s'il y a de la demande, je pourrais faire tirer des circuits imprimés.
il y a de la place pour câbler un filtre de nyquist (I et Q)
F1DJO

Messages: 31
Inscription: 28 Déc 2010

Re: Mini modulateur pour PI zero

Messagede F1CHF » Mar 23 Jan 2018 15:48

j'avais loupé cette info
on va essayer d'en savoir plus avec super DJO
car ca devrit aller dans le projet FUSEE ..
a suivre
le CHF
F1CHF

Messages: 58
Inscription: 29 Déc 2010

Re: Mini modulateur pour PI zero

Messagede F1CHF » Sam 17 Fév 2018 18:41

F1CHF a écrit:j'avais loupé cette info
on va essayer d'en savoir plus avec super DJO
car ca devrit aller dans le projet FUSEE ..
a suivre
le CHF


houhou y'a pu personne ?
le CHF
F1CHF

Messages: 58
Inscription: 29 Déc 2010

Re: Mini modulateur pour PI zero

Messagede F1CHF » Ven 23 Fév 2018 10:07

DJO ... OH OH .. le plus beau .. :lol:
faut le carresser dans le bon sens
reviens veux tu ?
coté modulateur pour PI zero, j'en prendrais bien deux ...

le CHF

nb: il est ou le descriptif afin que je prépare les composants (poil aux dents)
F1CHF

Messages: 58
Inscription: 29 Déc 2010

Re: Mini modulateur pour PI zero

Messagede F1NST » Ven 2 Mar 2018 17:24

Pour F1DJO,

Quel est le composant "F" entre la sortie du 2790 et le SGA. Un filtre, je pense, mais quel est le plus judicieux.

Merci votre aide.
73 F1NST
F1NST

Messages: 50
Inscription: 09 Jan 2011

Re: Mini modulateur pour PI zero

Messagede F1DJO » Dim 18 Mar 2018 17:06

Sur les derniers circuits imprimés, le filtre a été supprimé, trop difficile à souder ! Je préfère mettre un petit filtre extérieur.

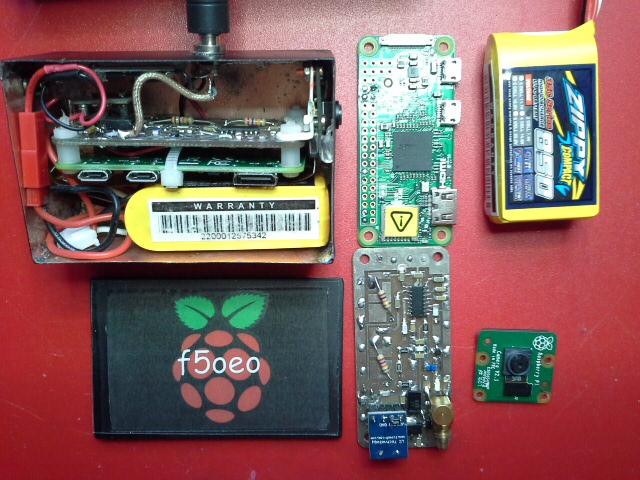

Ce petit émetteur à été présenté à CJ 2017 et a été câblé à 7 exemplaires. Je n'ai pas donné suite, car il n'y a pas eu de demande.
Avec un lime SDR mini, on peut faire la même chose en plus performant.
Réalisation F5OEO :
https://www.elektormagazine.fr/news/eme ... mesdr-mini

x
F1DJO

Messages: 31
Inscription: 28 Déc 2010

Re: Mini modulateur pour PI zero

Messagede F1CHF » Lun 7 Jan 2019 09:27

je sais pas trop ou mettre cette info ...
passée sur la liste ATV
De : 'F1CHF' F1CHF@free.fr [ListeATV]
Date : 07/01/2019 10:18:09
A : ListeATV@yahoogroupes.fr
Sujet : [ListeATV] Quartz pour TX 437 mode F1DJO


Un petit oscillateur pour pas grand chose
exemple
https://www.ebay.fr/itm/SYN115-433MHZ-A ... 1509373152
voir PDF de super DJO

un quartz qui va bien 13,656250 pour 5 euros (livré) voir jpeg

et hop la , pour bien démarrer 2019, un petit TX 437
reste a voir la partie génération I/Q avec le Arduino et le PCB qui va bien

je me suis basé sur 50 quartz pour avoir ce qsj

question: qui n'en veut ?

le CHF
F1CHF

Messages: 58
Inscription: 29 Déc 2010
