Mise en boite :)

PostPosted: Sun 5 Mar 2017 17:15
by F5SWB

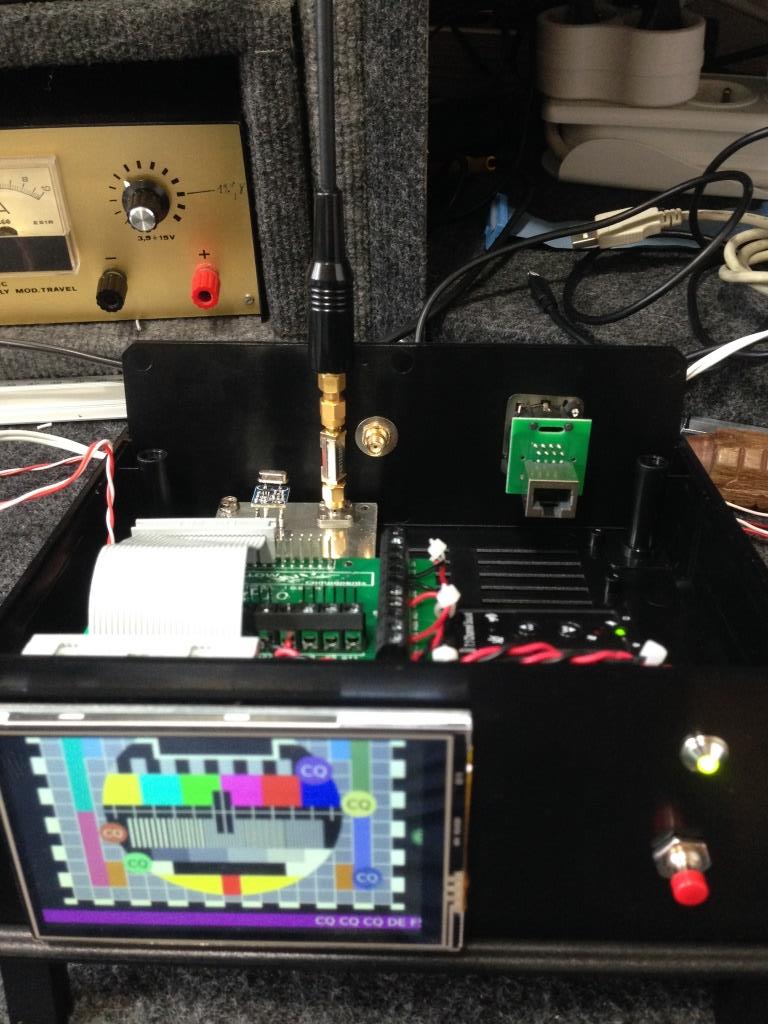

travail en cours mais ça avance !

Re: Mise en boite :)

PostPosted: Thu 6 Apr 2017 09:29
by F6GWE
Bonjour,

Une petite question pratique, comment faites vous pour faire tenir l'écran sur votre boîtier sachant qu'il n'y a pas de trou dans le PCB?

A moins que vous utilisiez un autre LCD?




73
Bonne journée
Patrick

Re: Mise en boite :)

PostPosted: Wed 19 Apr 2017 07:06
by F5SWB
Bonjour patrick,

Désolé pour le délai mais je consulte que très rarement ce forum ....

L'écran est collé au scotch double face (50kg) sur la face avant. Pour ce faire j'ai fait une découpe afin
que toutes les parties non isolées ne soient pas en contact avec la face avant....

V2 de ma mise en boite ;)


Re: Mise en boite :)

PostPosted: Sat 22 Apr 2017 08:54
by F6GWE
Hello !

Pas de souci pour le délai!

Je pense rarement au double face mais l'idée est bonne! Je trouve d'ailleurs assez curieux que le constructeur n'ait pas prévu de trous de fixations en plus pour un "touch screen"!

73
Bon WE

Patrick

Re: Mise en boite :)

PostPosted: Fri 28 Apr 2017 18:49
by F5SWB
Bonsoir à tous,

L'aventure RPIDATV est fantastique et un grand grand merci à Evariste pour son travail :)

'





cahier des charges : intégrer un modulateur AD4351 + filtrages pour en faire un émetteur DATV 144-437-1295 Mhz
To be continued :)
