Fabriquez votre modulateur DVB-S avec un RaspberryPi

Composants pour modulateur qpsk

Messagede F1DJO » Mer 7 Sep 2016 16:08

Pour faciliter votre commande de composants, voici les références d'un fournisseur ( Far....) qui vous livre sous 24h00, port gratuit au-dessus de 30 euros de commande :
Modulateur :
18pF : 165-0895, 100pf : 360-6077, 220pf : 360-6089, 1nf : 136-2558, 10nf : 360-6156, 100nf : 718-646, 1uf : 922-7865, 68nh : 228-6941, ldo 3, 3v : 120-2826,
10uf : 145-7462, 75R : 250-3085, 180R : 250-2616
Filtre nyquist Sr 1000 :
100R : 924-0888, 470R : 924-0926, 1k : 924-0942, 1, 2nf : 175-9338, 3, 9nf: 175-9344, 27uh : 245-5249, 33uh : 240-7469
Vous pouvez aussi vous approvisionner en raspberry pi avec caméra.
Dernière édition par F1DJO le Mer 21 Sep 2016 16:40, édité 1 fois.
F1DJO

Messages: 23
Inscription: 28 Déc 2010

Re: MODULATEUR QPSK POUR RASPBERRY PI

Messagede F4NAS » Jeu 8 Sep 2016 10:00

superbe réalisation , beau travaille , félicitation
F4NAS

Messages: 29
Inscription: 27 Déc 2010

Re: MODULATEUR QPSK POUR RASPBERRY PI

Messagede F1CHF » Sam 10 Sep 2016 16:52

Bravo les artistes ..
lien du filtre 433
http://www.foxhobby.com/433mhz-band-pas ... -1220.html

un coup de chalumeau pour voir ce qu'il y a dedans !
j'ai fais cela pour le filtre pass bas 1200
y'a presque rien ! 3 selfs et 4 capas cms !
le CHF
Opération Chalumeau + fer OK on voit un filtre CMS trés dur a lire je crois voir MDF 640S
que dale sur gogolle, ça serait bien de trouver un filtre passe bande 433 (qui passe le 437) en CMS
ensemble on va y arriver ???? :roll:

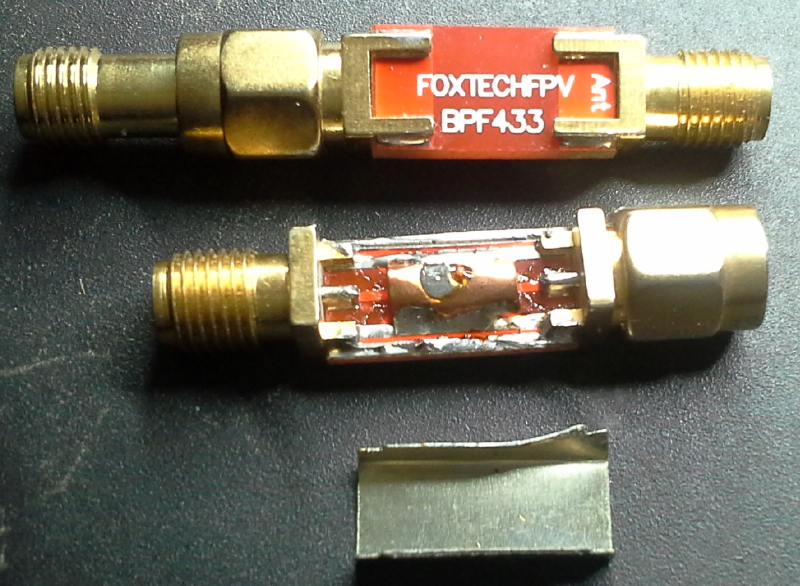

photo filtre djo.jpg
avant ouverture ..
photo filtre djo.jpg (439.85 Kio) Vu 11072 fois

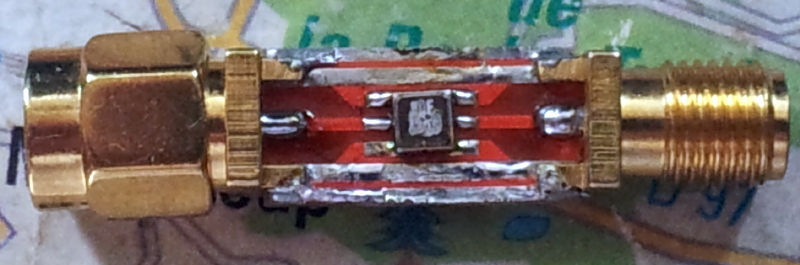

filtre inside.jpg
filtre inside.jpg (187.53 Kio) Vu 11072 fois

je suis sur un coup de filtre centré sur 434.5 Mhz avec une largueur de 10 Mhz
voir PDF
RF4021_434.500MHz.pdf
demande en cours .....
(233.76 Kio) Téléchargé 521 fois
Dernière édition par F1CHF le Jeu 15 Sep 2016 09:21, édité 2 fois.
F1CHF

Messages: 49
Inscription: 29 Déc 2010

Re: MODULATEUR QPSK POUR RASPBERRY PI

Messagede F1DJO » Sam 10 Sep 2016 20:42

F1DJO

Messages: 23
Inscription: 28 Déc 2010

Re: MODULATEUR QPSK POUR RASPBERRY PI

Messagede F1DJO » Dim 11 Sep 2016 07:58

Filtres de nyquist.
Les Filtres de nyquist sont recommandés. Ils suppriment les oscillations parasites de chaque côté du signal utile. Chaque filtre est choisi en fonction de la bande passante. Ils sont interchangeables sur le modulateur.
Pour démarrer votre modulateur sans encombre, remplacer les 2 filtres I et Q, par 2 résistances de 27K en série.
Vous pouvez visualiser votre signal facilement avec une clé DVBT et le logiciel RTLSDR Scanner, installés sur votre ordinateur.
F1DJO

Messages: 23
Inscription: 28 Déc 2010

Re: MODULATEUR QPSK POUR RASPBERRY PI

Messagede F1YI » Dim 11 Sep 2016 18:11

Bonjour.
Suite à l'excellent PDF sur ce modulateur DVBS / Raspberry PI , quelqu'un peut-il donner le lien pour télécharger le logiciel de F5OEO (à charger sur la carte mémoire du Raspberry ).
J'avais levé un peu le pied ces derniers temps et je suis un peu perdu avec les versions que j'avais archivé.
Merci et 73 à tous.
jean
F1YI

Messages: 35
Inscription: 27 Déc 2010

Re: MODULATEUR QPSK POUR RASPBERRY PI

Messagede F5OEO » Dim 11 Sep 2016 18:32

Pour les plus courageux télécharger la dernière image Raspbian lite et suivre les instructions ici : https://github.com/F5OEO/rpidatv
Mais une image complète tout installé est en cours de réalisation...sortie prévue pour la semaine prochaine !
F5OEO

Messages: 42
Inscription: 08 Jan 2011

Re: MODULATEUR QPSK POUR RASPBERRY PI

Messagede F1YI » Dim 11 Sep 2016 19:35

Merci. C'est une très bonne information. Attendons les prochaines semaines......
73+ jean
F1YI

Messages: 35
Inscription: 27 Déc 2010

Quartz

Messagede F1DJO » Lun 12 Sep 2016 13:56

Une consultation basée sur une quantité de 50 à 100 quartz 13.656Mhz est en cours.
Les CI sont en cours de fabrication.
Patience...
F1DJO

Messages: 23
Inscription: 28 Déc 2010

Re: MODULATEUR QPSK POUR RASPBERRY PI

Messagede f1faq » Mar 13 Sep 2016 12:21

Ecran TONTEC deja plus disponible ebay et amazon !
Autre possibilité ou un équivalent connu ?
F1DJO je suppose que vous donnerez le top quand les CI seront disponibles
73 - Christian
f1faq

Messages: 32
Inscription: 24 Juin 2016
