J'ai récupéré sur un vide grenier une carte PVR 150 sans le CD d'installation
J'ai trouvé des drivers sur internet ; elle fonctionne parfaitement .Mon problème actuel est que ; dans l'essai de reconstitution des graphes de l'article du forum : viewtopic.php?f=62&t=194


Je n'arrive pas à insérer plusieurs filtres : dont Wintv PVR PCI II crossbar ....

Merci ,si cela est possible ,de m'indiquer tous les pré-requis soft : Drivers et graphes afin de les telecharger et essayer de reconstituer ce que tu nous a décrit .

F6DES

[F6DZP]

Dans l'explication sur l'utilisation de la PVR150 sans GBPVR je suis peut -être allé vite.

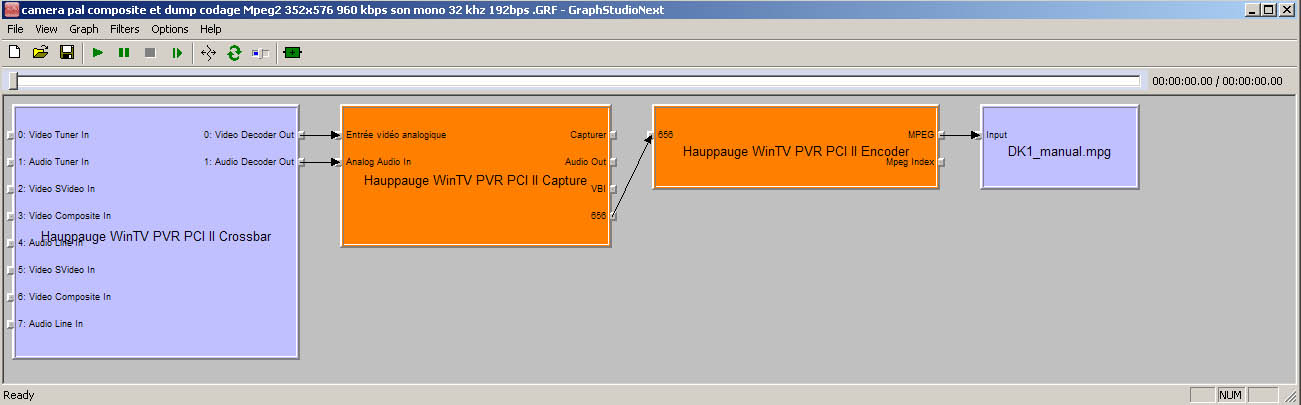

Je décris comment obtenir le graphe suivant:

graphe simple capture PVR150.jpg (83.76 Kio) Vu 26707 fois

le premier filtre : Crossbar sert à choisir l'entrée de la carte de capture
le 2eme filtre : Capture sert à régler les paramètres de numérisation audio et vidéo
le 3eme filtre : Encoder lié au précédent règle les paramètres de compression Mpeg2 et le multiplexage en PS(Program Stream)
le 4 eme filtre GB_PVR Writer sert à écrire le fichier sur disque dur.

Ce graphe fait exactement la même chose que GBPVR.

Si vous avez installé la carte PVR150 et GBPVR vous avez déjà tout ce qu'il faut:
les 3 premiers filtres ont été installés avec la PVR150, ils font partie de son pilote.
Le dernier filtre est installé quand vous installez GBPVR, mais on pourrait le remplacer par n'imùporte quel autre filtre file Writer venant d'ailleur, pouvu qu'il accepte d'être ouvert en lecture pendant son écriture.

Il faut donc juste trouver où sont ces 4 briques / filtres Directshow.
les 3 premiers sont plus difficiles à trouver avec GraphEdit car ils ne sont pas classés dans la liste des filtres Directshow

On lance GraphEdit ou GraphStudioNext.
On fait :
==>Graph ==> Insert Filter

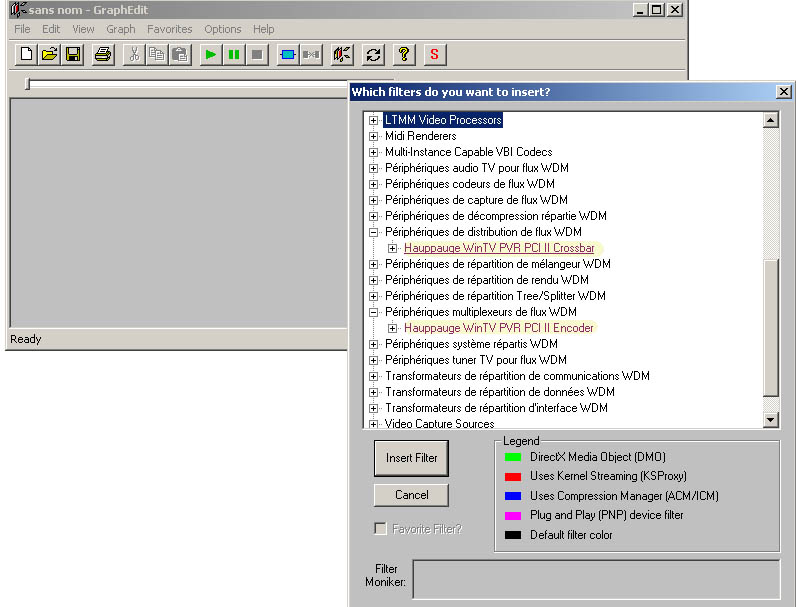

le filtre Crossbar est dans le classeur "Périphérique de distribution de flux WDM"

filtres Crossbar et Encoder de la PVR150 sous GraphEdit.jpg (109.51 Kio) Vu 26707 fois

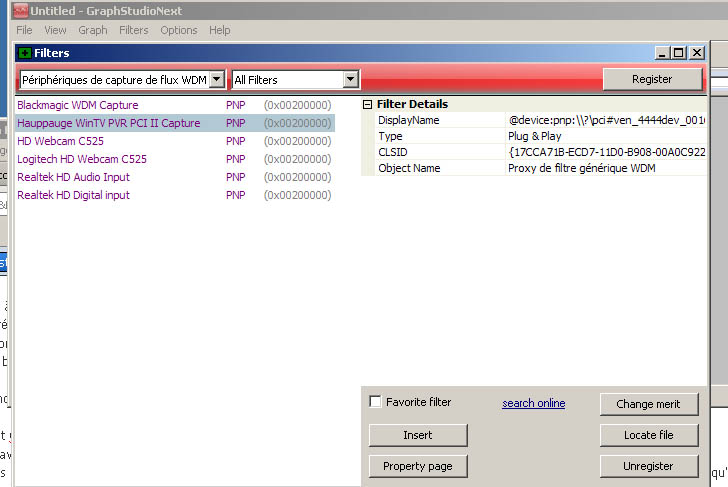

le filtre Capture est dans le classeur "Périphérique de capture de flux WDM"
on le voit ici avec le logiciel GraphStudioNext:

filtre capture de PVR150.jpg (80.52 Kio) Vu 26707 fois

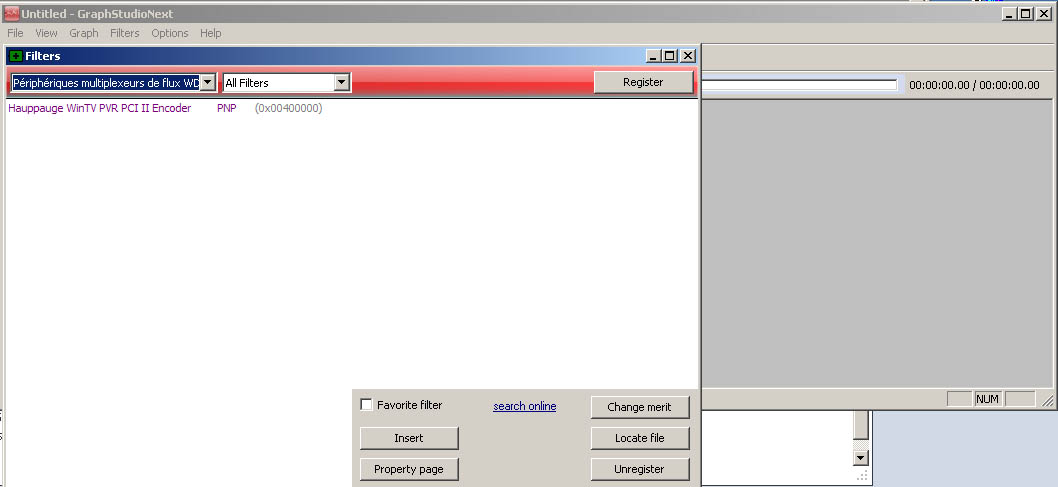

le filtre Encoder est dans le classeur "Périphérique multiplexeur de flux WDM"
deux images au dessus on le voit sous GraphEdit

filtre Encoder PVR150 sous GraphStudioNext1.jpg (61.43 Kio) Vu 26707 fois

Ici on le voit avec GraphStudioNext

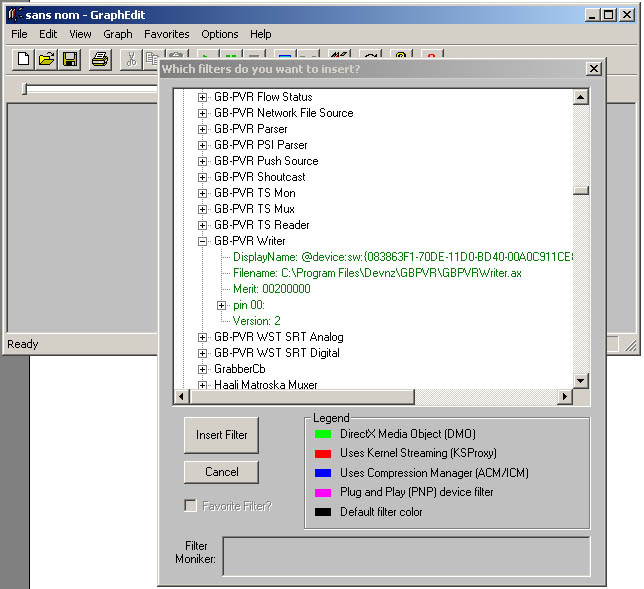

le filtre GB_PVR Writer est lui tout simplement dans la liste des filtres "Directshow filters"

filtre GBPVR writer.jpg (97.07 Kio) Vu 26706 fois

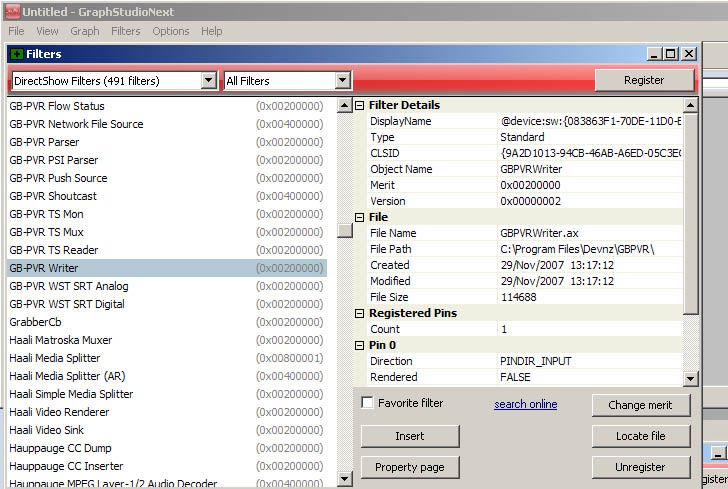

ou sous GraphStudioNext:

filtre GBPVR writer sous GraphStudioNext.jpg (124.24 Kio) Vu 26706 fois

Je pense que maintenant vous avez vos 4 briques pour construire le graphe.

Les réglages sont décrits ici : viewtopic.php?f=62&t=194

Pour régler les paramètre de chaque filtre il faut faire un clic droit sur le filtre, on voit apparaitre la fenêtre des paramètres et on fait les réglages.
On ne voit rien si on n'a pas auparavant, avant d'ouvrir GraphEdit, enregistré le filtre Proppage.dll, voir explication dans Forum sur GraphEdit

Bons essais.

Jean Pierre F6DZP
