Réception DVB

Messagede F6DZP » Mer 29 Déc 2010 04:33

On peut aussi recevoir avec sa carte Tuner PCi ou USB sans avoir besoin de logiciel autre que le pilote BDA fourni avec la carte.
Mais c'est une opération plus complexe, quand on n'est pas habitué, pour bien paramétrer les filtres.
Ici je mets ce chapitre juste pour montrer que c'est faisable, mais ce n'est vraiment pas ergonomique,
donc je l'utilise rarement, surtout que Tutioune permet maintenant aussi de visionner.

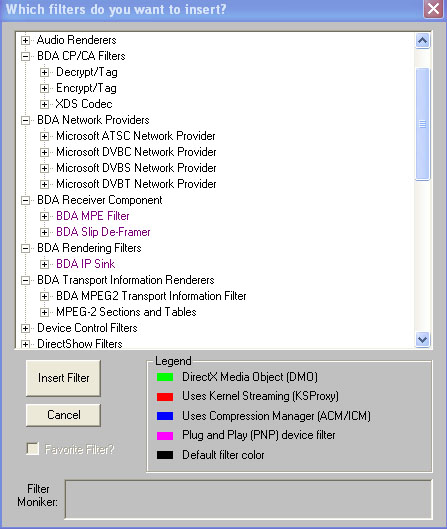

Windows fournit des filtres BDA tout prêts pour la réception, ils ne font pas partie de la liste des filtres direcshow.
filtres BDA.jpg
Une partie des filtres BDA
filtres BDA.jpg (98.41 Kio) Vu 16600 fois


Ces filtres BDA nous concernent bien pour la réception, notamment les "BDA Network Providers"
Pour la réception satellite (DVB-S) je vais choisir le filtre Microsoft DVBS Network Provider et régler dans ce filtre les paramètres
(en faisant clic droit sur le filtre)
( c'est là que c'est un peu "usine à gaz", je donne les fréquences de mon tuner etc..)

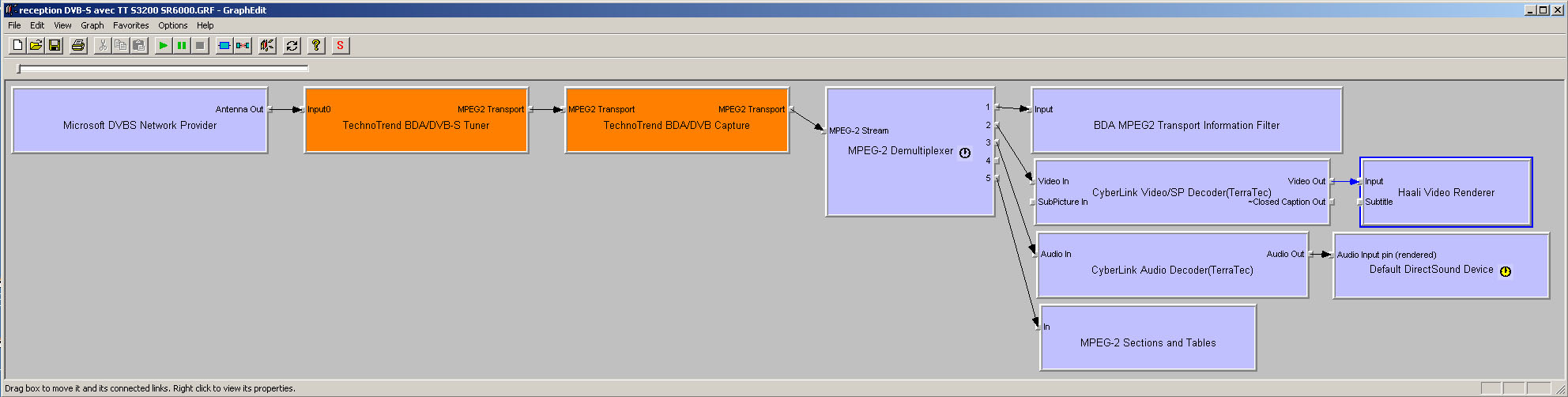

ensuite va se construire le graphe complet :
reception DVBS.jpg
Je reconnais bien les filtres BDA de ma carte TEchnoTrend TT S2-3200 qui ont été installés sur mon PC
reception DVBS.jpg (164.98 Kio) Vu 16600 fois


on clique sur le bouton "lecture" et on reçoit l'émission (si elle existe et si on bien tout paramétré ce qui n'est pas évident la première fois)

Ne pas hésiter à faire un clic droit sur chaque filtre puis sur chaque pin pour avoir les infos ou les réglages.


On s’arrêtera là mais on peut très bien imaginer que ce flux de réception soit envoyé en UDP
dans un autre graphe qui renvoie le flux dans l’émetteur DATV ou en UDP etc…

Jean Pierre F6DZP
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Réception DVB

Messagede F6DZP » Dim 22 Jan 2012 07:28

Voici le graphe pour une réception avec une carte Mystique DVB-S2 ou KNCone
reception DVBS avec mystique.jpg
reception DVBS avec mystique.jpg (140.12 Kio) Vu 16464 fois


Jean Pierre F6DZP
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Réception DVB

Messagede G4EWJ » Lun 6 Fév 2012 14:41

Jean Pierre,

Je ne peux pas faire une connexion entres les deux filtres 'Microsoft DVBS Network Provider' et 'Mystique-SaTiX DVB-S2'. Qu'est-ce c'est le nom du fichier 'AX' de Mystique et ou est-ce qu'il se trouve en votre PC? Quelle est la date du fichier?

Brian
G4EWJ

Messages: 11
Inscription: 07 Jan 2012

Re: Réception DVB

Messagede F6DZP » Dim 12 Fév 2012 07:41

Bonjour,
Pour pouvoir relier les deux filtres 'Microsoft DVBS Network Provider' et 'Mystique-SaTiX DVB-S2' il faut avant avoir paramétré le filtre Microsoft DVB Network Provider et faire un 'tuner request' (demande de réglage). après ils se connectent sans problème.

Voici ce que je viens de faire avec une carte Techno Trend:

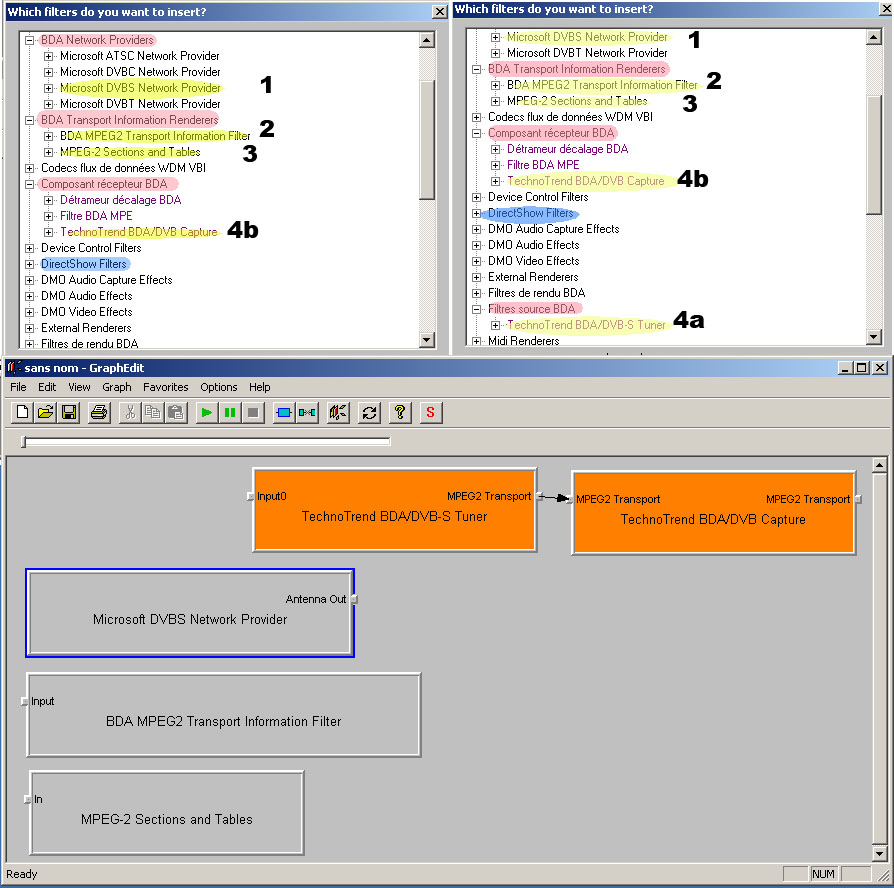

1) on va chercher tous les filtres BDA. Ils ne sont pas dans le répertoire de type Directshow, mais dans des répertoire de type BDA.

placement filtres 1.jpg
placement filtres 1.jpg (213.26 Kio) Vu 16412 fois

Pour la carte TechnoTrend il y a 2 filtres pour son tuner que l'on relie ensemble.
Pour la carte Mystique il y a un seul filtre.

Pour l'instant on ne peut pas relier le filtre 'Microsoft DVBS Network Provider' car il n'est pas initialisé.

2) on va ensuite travailler sur le filtre 'Microsoft DVBS Network Provider' :

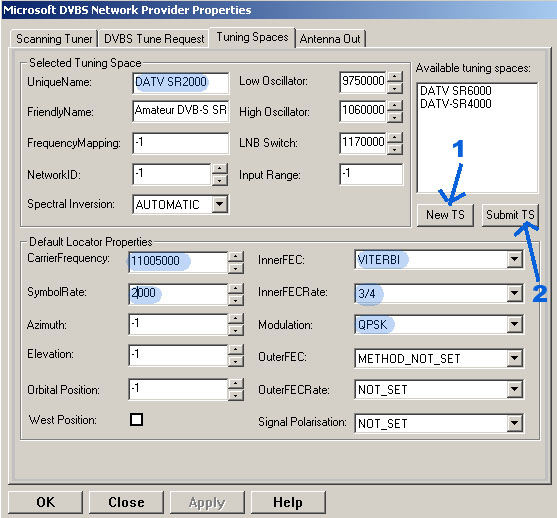

2_1>-on va créer les réglages de station qui nous intéressent en allant dans le 'tuning space ' (espace de réglage)

tuning space 0.jpg
tuning space 0.jpg (114.47 Kio) Vu 16412 fois

on fait 1 --> New TS
on remplit les zônes de renseignement importantes
on fait 2 --> Submit TS

on peut supprimer des mauvais TS en les sélectionnant et appuis sur la touche supprime ( Suppr ou DEL)

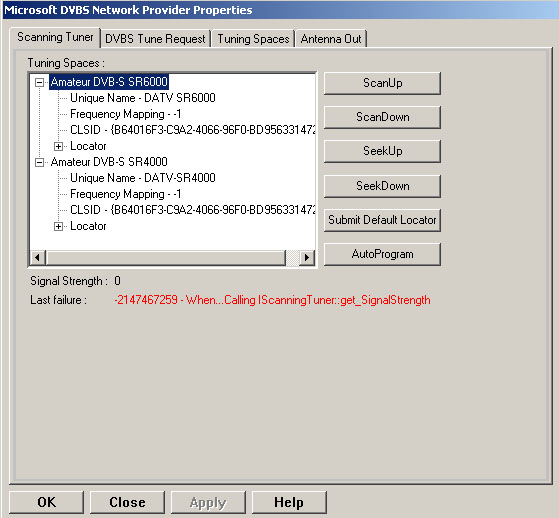

2_2> on va regarder dans 'scanning tuner' on voit bien les stations créées:

scanning tuner1.jpg
scanning tuner1.jpg (91.99 Kio) Vu 16412 fois

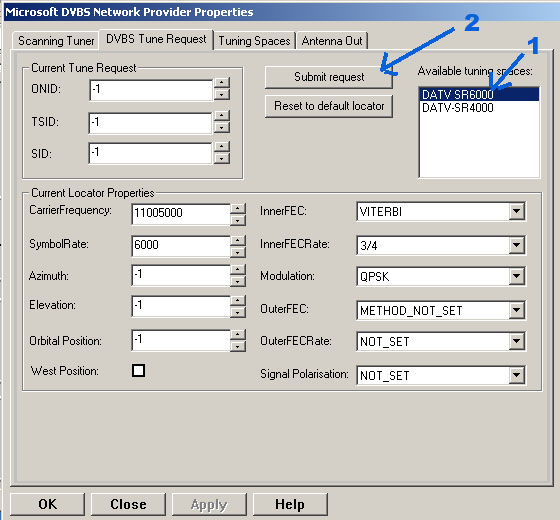

2_3> on va dans 'DVB Tune Request'
Tune request.jpg
Tune request.jpg (100.41 Kio) Vu 16412 fois


1-on sélectionne le réglage voulu.
2-on clique sur le bouton 'Submit request'

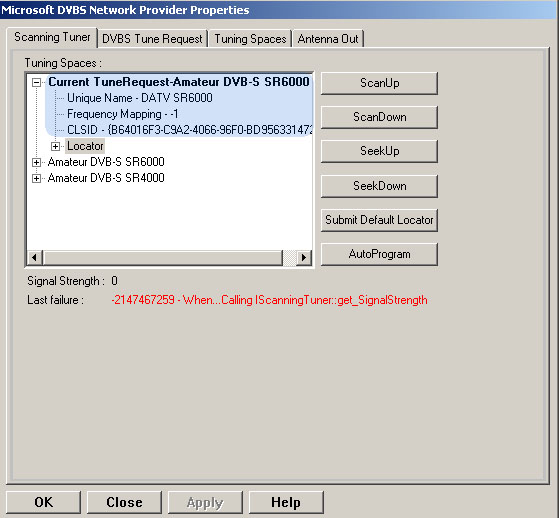

2_4> on retourne dans 'scanning Tuner' et on voit:

scanning tuner2.jpg
scanning tuner2.jpg (86.99 Kio) Vu 16412 fois

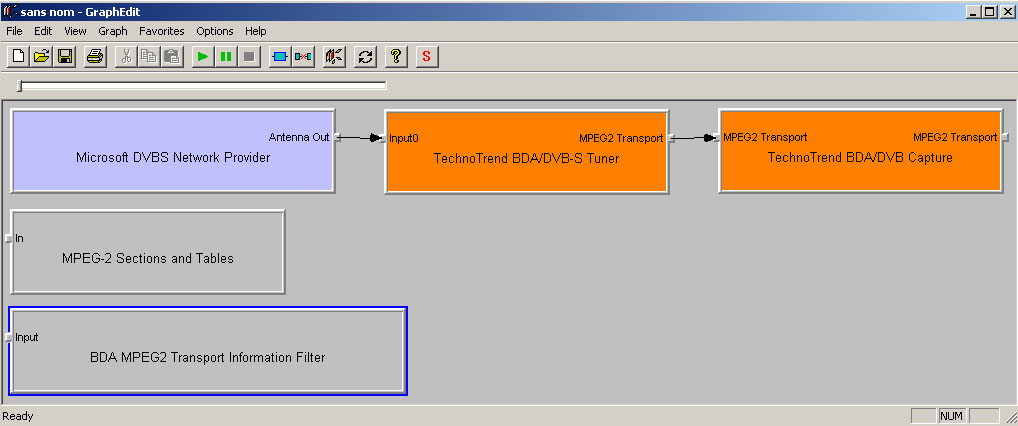

3 >>>>> On peut maintenant relier le filtre 'Microsoft DVBS Network Provider' avec le filtre TechnoTrend Tuner

placement filtres 2.jpg
placement filtres 2.jpg (102.2 Kio) Vu 16412 fois

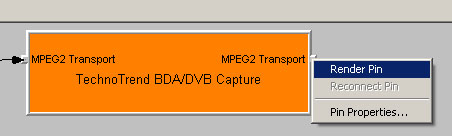

4 on va au bout de la pin du filtre tuner/capture TechnoTrend et on demande un 'render pin'
render pin1.jpg
render pin1.jpg (42.25 Kio) Vu 16412 fois

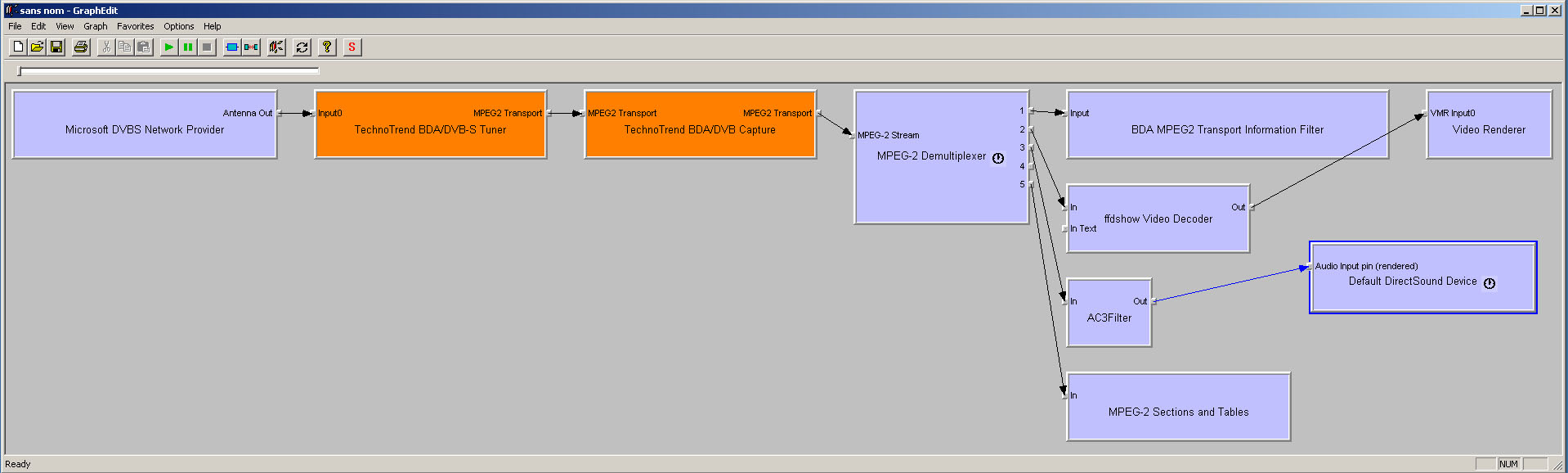

après ce 'render pin', on obtient le graphe complet si tous les filtres de décodage sont présents.

resultat  du render pin.jpg
resultat du render pin.jpg (158.31 Kio) Vu 16412 fois

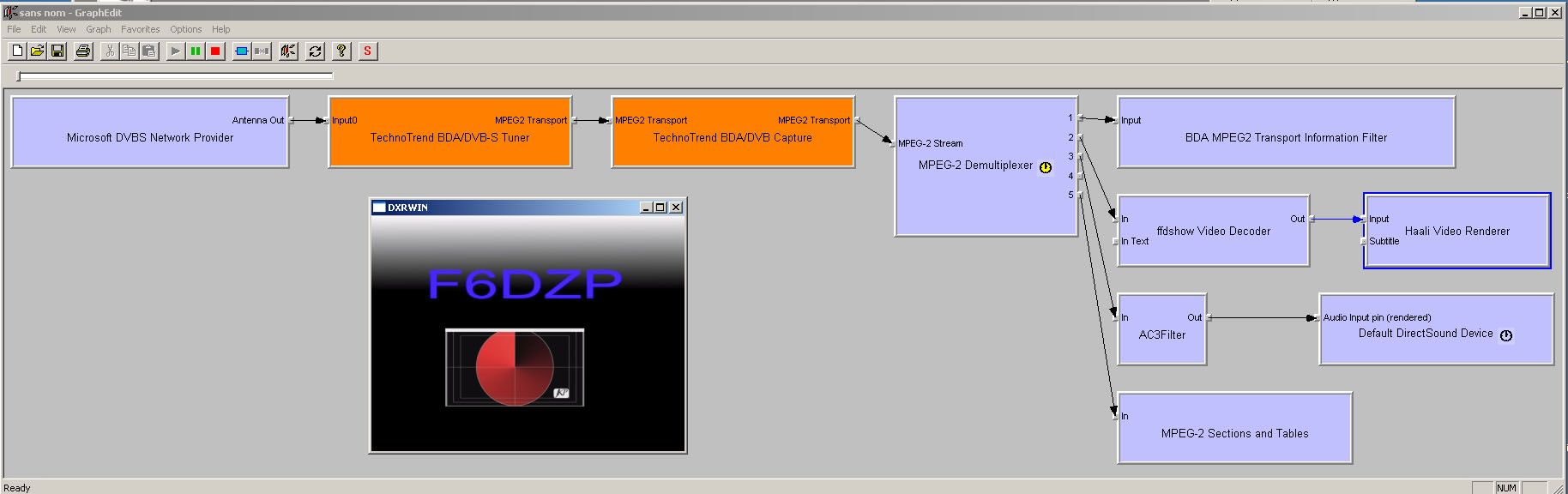

5) on fait lecture (PLAY) du graphe
si nécessaire on retourne sur le filtre 'Microsoft DVBS Network Provider' onglet 'DVBS Tune request' pour faire un submit Request'

et on voit apparaitre la video:

play OK1.jpg
play OK1.jpg (155.17 Kio) Vu 16412 fois

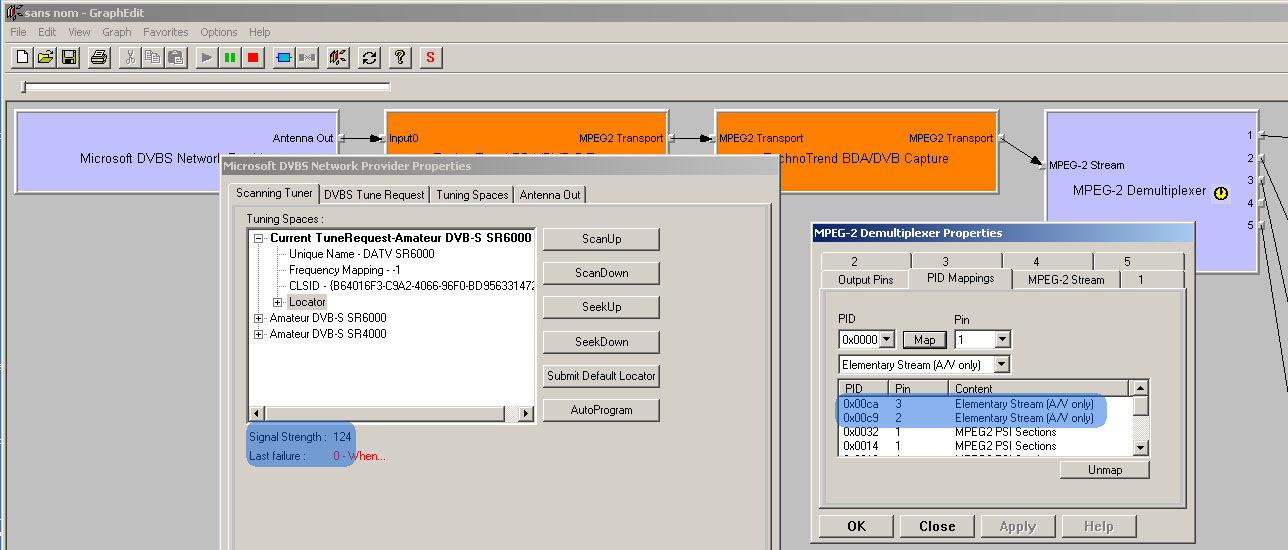

et on peut vérifier les réglages:

signal strengh et PID audio & video trouvés.jpg
signal strengh et PID audio & video trouvés.jpg (169.83 Kio) Vu 16412 fois


on voit bien le réglage de niveau trouvé : 124 (signal strength)

on voit bien les PID video et audio trouvés.

6) on sauve le graphe


si on le recharge on obtient:

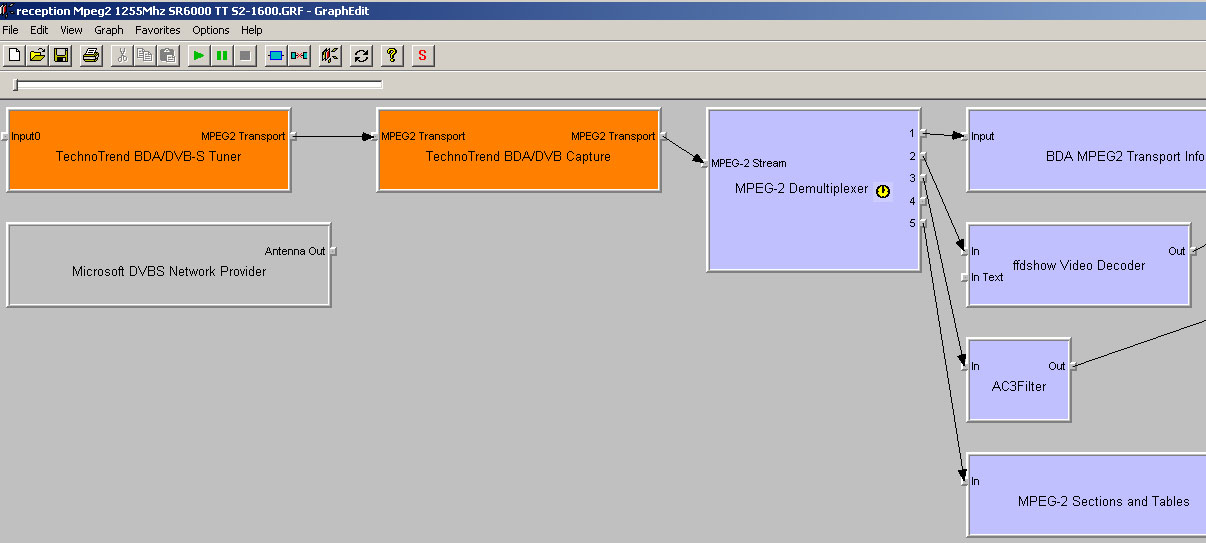

chargement du graphe1.jpg
chargement du graphe1.jpg (123.45 Kio) Vu 16412 fois


on voit que le 'Microsoft DVBS Network Provider' est détaché.
Il faut faire un 'Submit request' et après on peut le rattacher au filtre TechnoTrend.

Tout fonctionne de nouveau.

Jean Pierre F6DZP
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Réception DVB

Messagede G4EWJ » Lun 13 Fév 2012 13:13

Merci pour l'explication detaillee.

Je ne peux pas arriver au menu 'Microsoft DVB-S Network Provider Properties'. Si je fais un clic a droit sur le filtre et puis sur 'Properties', il dit "The requested property page could not be displayed'.

Brian
G4EWJ

Messages: 11
Inscription: 07 Jan 2012

Re: Réception DVB

Messagede F6DZP » Lun 13 Fév 2012 15:18

Bonjour,
je ne vois pas pourquoi tu ne peux pas accéder aux propriétés.

Ce filtre fait partie de Windows
J'utilise Windows XP- SP3
Ce filtre viens du fichier MsDvbNp.ax qui se trouve dans windows/system32/
voici les infos que j'ai sur ce filtre:
CLSID
D31DB211-4549-4FC0-8B9D-53D118A74B3A
CatId
083863F1-70DE-11D0-BD40-00A0C911CE86

as-tu les mêmes?

Autre possibilité, c'est que tu n' es pas avec le driver BDA et qu'aucune carte BDA n'existe pour Windows dans ton PC.
Il faut quitter le driver Saa7146a si tu l'as installé et revenir au driver BDA de ta carte.
On travaille ici avec une structure basée sur les pilote BDA.

Jean Pierre F6DZP
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Réception DVB

Messagede G4EWJ » Mar 14 Fév 2012 14:01

Le nom du fichier AX est le meme. La date est 2008-04-14, mais GraphEdit dit "DisplayName @device:sw:{71985F4B . . .

Est-ce que vous pouvez m'envoyer le votre?

Je peux utiliser 'Mystique Viewer' donc je pense que la carte est bien installee.

Brian
G4EWJ

Messages: 11
Inscription: 07 Jan 2012

Re: Réception DVB

Messagede F6DZP » Mar 14 Fév 2012 14:28

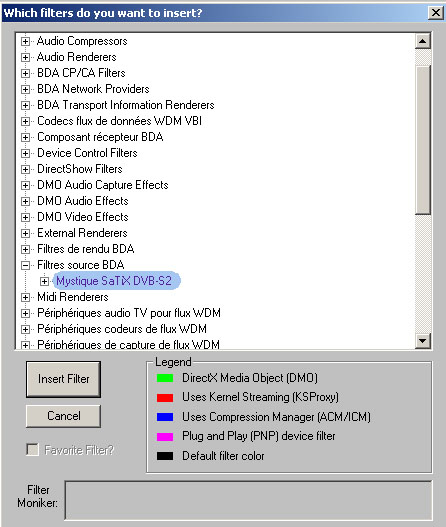

Pour être sûr que le pilite BDA de la carte Mystique est présent, on doit le trouver là

reperage filtre BDA mystique.jpg
reperage filtre BDA mystique.jpg (96.93 Kio) Vu 16394 fois


Si il n'y est pas, pas de carte BDA présente.

C'est surtout cela qu'il faut vérifier

Jean Pierre F6DZP
F6DZP

Messages: 666
Inscription: 24 Déc 2010

Re: Réception DVB

Messagede G4EWJ » Mar 14 Fév 2012 15:38

Oui, il se trouve là et il se trouve aussi dans 'BDA Receiver Component'.

Merci pour le fichier AX. C'est le même que le mien.

Brian
G4EWJ

Messages: 11
Inscription: 07 Jan 2012

Re: Réception DVB

Messagede F6DZP » Mar 14 Fév 2012 17:33

For the moment I don't see from where comes your problem.

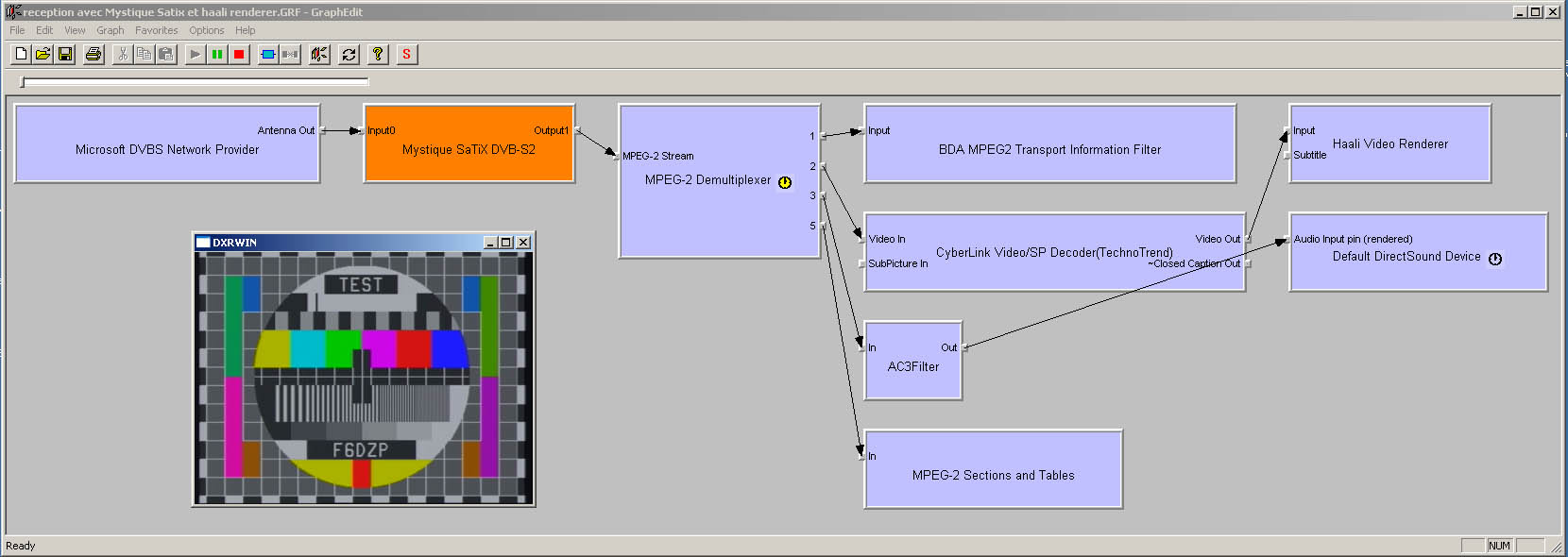

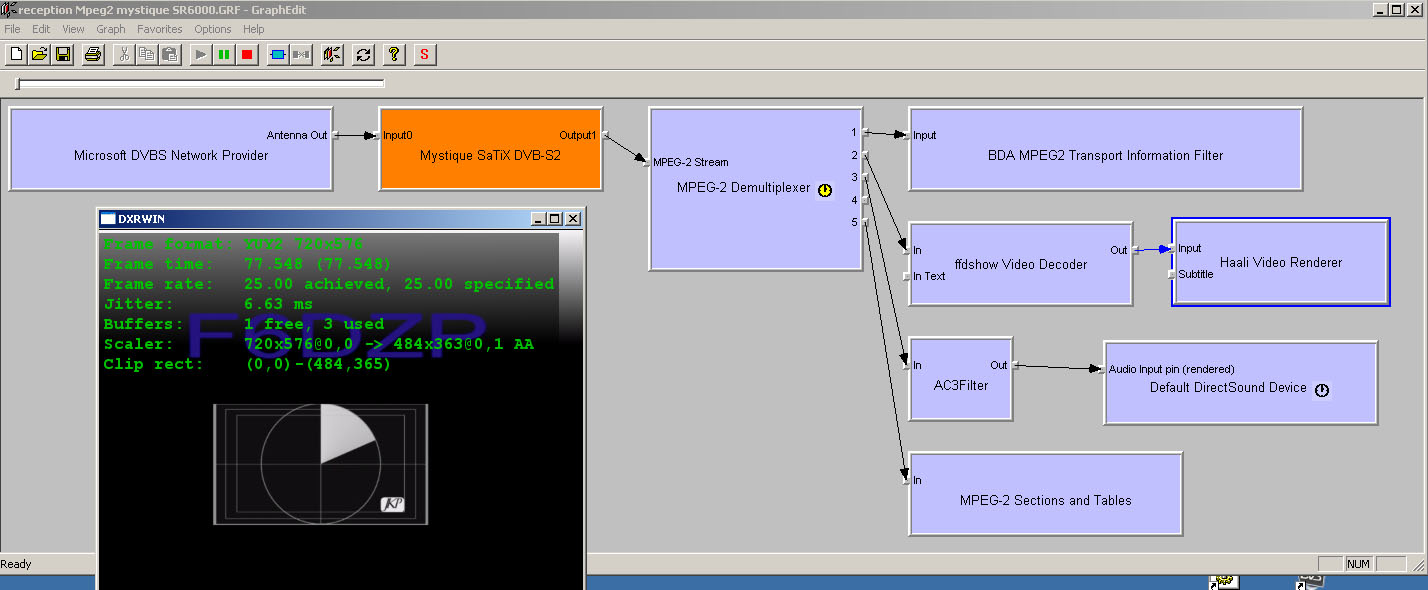

I just test again my mystique :

reception avec mystique Mpeg2 SR6000.jpg
reception avec mystique Mpeg2 SR6000.jpg (158.67 Kio) Vu 16389 fois


Pourquoi cela ne fonctionne pas chez toi?? je ne peux pas dire. Je fais réfléchir.
Very strange!

Jean Pierre
F6DZP

Messages: 666
Inscription: 24 Déc 2010
