Graphes acquisition Webcam ou caméra DV

Messagede F6DZP » Mar 28 Déc 2010 17:50

Je commence par brancher ma webcam.
l'ordi fait 'ding' pour me prévenir de sa détection du branchement du périphérique.
Cela signifie qu'il a installé automatiquement le filtre de ma Webcam
(que l'on ne voit pas dans la liste des filtres quand la webcam n'est pas branchée)

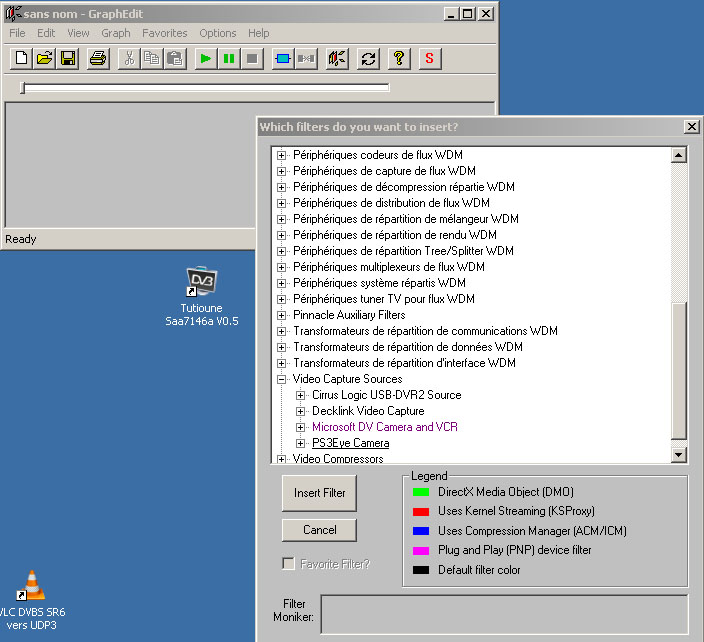

Je fais >graph >insert Filters
je vais dans Video Capture Source
je trouve la liste des appareils/cartes d'acquisition qui sont actuellement sur mon ordinateur

graph webcam1.jpg
graph webcam1.jpg (130.5 Kio) Vu 4616 fois


on voit que j'ai comme source
- une entrée de ma carte de capture HD entrée HDMI/YUV etc.. Decklink BlackMagic
- mon camescope DV branché sur une prise firewire (IEEE1394) du PC
- ma webcam PS3Eye (webcam pour PS3 capable de capturer à 150 i/sec)
DV renderer1.jpg
DV renderer1.jpg (91.54 Kio) Vu 4615 fois


Voili voilà
Ne pas hésiter à faire un clic droit sur chaque filtre puis sur chaque pin pour avoir les infos ou les réglages.

Maintenant dans la prochaine partie on va apprendre à coder en Mpeg2 puis multiplexer en TransportStream pour avoir un flux tout prêt à envoyer à son modulateur.

Jean Pierre F6DZP

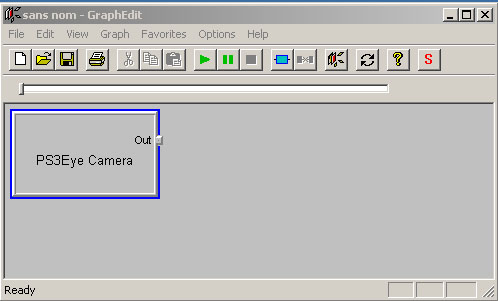

je choisis donc le filtre de la Webcam et j'obtiens alors:
graph webcam2.jpg
graph webcam2.jpg (52.63 Kio) Vu 4616 fois

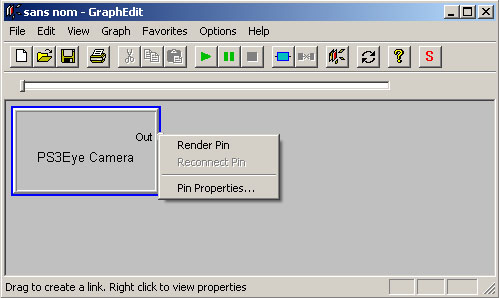

J’ai alors le choix de fabriquer mon graphe en ajoutant les filtres de décodage et affichage,
mais je ne les connais pas encore bien, je ne sais pas s’il faut un décodeur ni lequel, alors je
prends le deuxième choix :faire faire le travail à Graphedit. Pour cela je clique droit sur le Pin
de sortie :
graph webcam3.jpg
graph webcam3.jpg (61.86 Kio) Vu 4616 fois

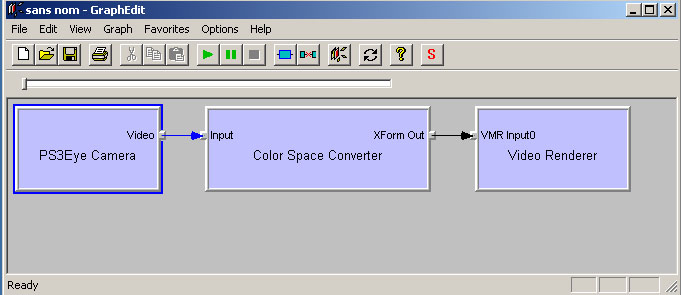

je clique sur "Render Pin" ( broche de rendu") et il me fabrique :
graph webcam4.jpg
graph webcam4.jpg (67.23 Kio) Vu 4616 fois


Je clique sur le bouton lecture au dessus et je vois mon image de webcam.
Si je clique droit sur chaque filtre, je peux avoir des infos ou des réglages supplémentaires.

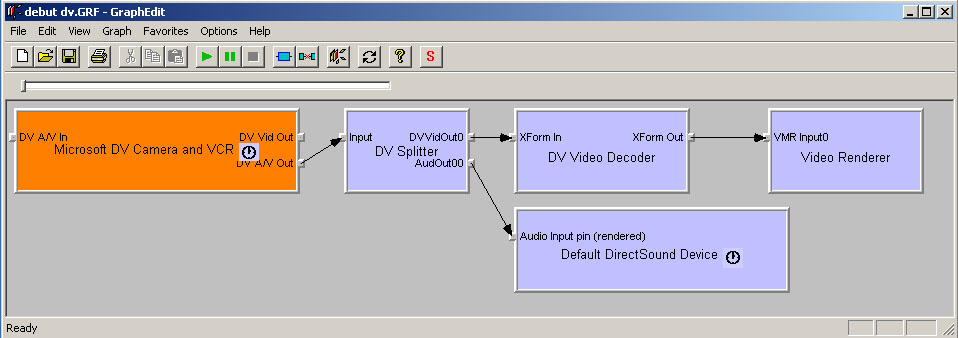

Pour faire l'acquisition du flux de ma caméra DV ( flux vidéo codé en Mjpeg - codec DV - format D1)
Je procède de la même façon qu'avec ma webcam sauf que je choisis le filtre <Microsoft DV camera and VCR>
et j'obtiens :
DV renderer1.jpg
DV renderer1.jpg (91.54 Kio) Vu 4615 fois

Ne pas hésiter à faire un clic droit sur chaque filtre puis sur chaque pin pour avoir les infos ou les réglages.
F6DZP
