Re: DVB-T

Messagede oe7dbh » Ven 5 Avr 2013 14:04

Sur 430 MHz (2 MHz), directement en émission et en réception !

C'est une première mondiale !



http://www.von-info.ch/hb9afo/DATV/0_DA ... de_etroite

http://www.oe7forum.at/viewtopic.php?f=7&t=410

Endlich, wird ATV modernisiert und breiten Publikum zugänglich….
Von erste Idee ( damals an einen dvb-t Empfänger mit 2MHz Signalbandbreite von SR-Systems der ohne Gehäuse kostet 390euro kauf gedacht habe ) bis heute ist mehr als vier Jahre vergangen.
Vor acht Monate habe ich intensiv angefangen verschiedene Herstehler von dvb-t Empfängern zu kontaktieren mit bitte ob Sie nicht ein Empfänger bauen ( umprogrammieren )
werden, so das auch empfang von 2 und 3 MHz Signalbreite möglich wird. Ein DL Amateur hat mir ein Hinweis auf http://www.hides.com.tw gegeben, damals haben sie UT-100 auf Webseite als Angebot gehabt aber mit 5 , 6 , 7 und 8 MHz Signalbreite.
Nach ca. 50 Gegenseitige Emails haben wir sich auf eine Produktlinie geeinigt die in nächsten zwei Jahre auf Markt kommen werde.
Ich glaube, ich brauche nicht betonen welche neue Möglichkeiten sich für Funkamateure in ganze Welt jetzt öffnen, ATV sinkt von höheren Bändern auf 70cm und mit Hilfe von dvb-t Norm (Reflektionen sind willkommen) auch dort wo bis jetzt ATV empfang nicht möglich war bietet sich für jeden Funkamateur die Möglichkeit einzusteigen, neben bei schützen wir unser 70cm Bandmitte von komerzielen Signalen.
Selbstverständlich haben wir auch bis jetzt eine Bezugsquelle für dvb-t Sender und Empfänger bei SR-Systems gehabt, nur der Preis war Tötlich RX 390euro TX 1200euro und das nicht einmal in Gehäuse, so das jede angedachte Projekt schon im Wurzel vernichtet wurde.

Mit Hides ist nächste Produktlinie ausgemacht:

1. PC USB Stick RX und TX für 70cm für max. US$200 ( Prototyp bereits bei mir )
2. Selbständiger dvb-t Empfänger für 70cm ( wie SetTop Box ) incl. Fernbedienung max. US$150
3. Selbständiger dvb-t Sender für 70cm ( Input CVBS und HDMI ) max. US$500 http://www.hides.com.tw/product_cg74468_eng.html
4. Umsetzer RX23cm dvb-t -------> TX70cm dvb-t mit integrierte Nachlaufzeit und Rufzeichen Eingabe Möglichkeit. US$???

Bei allen Produkten ist Möglichkeit vorhanden die Signalbreite zu wählen zwischen 2 , 3 oder 4 MHz wobei bei letzten zwei ist auch möglich auf höhere Qualität H.264 umzusteigen.

Meine Aufgabe ist jetzt denn USB Stick zu testen ( mit bestehenden dvb-t Signal http://www.amateurfunkverein-tiroler-ob ... tr-atv.htm ) , Resultate auswerten, weltweit in verschiedenen Afu Forums zu veröffentlichen und eine Vertreter-Verkäufer Firma für EU Markt zu finden. Direkteinkauf ist auch möglich bei http://www.idealez.com/hides/home/en_US aber bitte auch an Zoll denken.

Von Briefträger Zeit bis es Zeit war zum QRL zu fahren habe ich heute nicht viel Spielraum gehabt und trotzdem wollte ich diesen Spielzeug ausprobieren. In der Hoffnung das es eine „Autorun“ CD ist habe ich angefangen an einen Computer Software zu installieren ( bin mit Computer nicht so befreundet ), oje es geht nicht automatisch und schon bin ich überfordert, Gott sei Dank in den schweren Moment ruft mich OE7ALT ( was für ein Glück – ein Profi in den Bereich ). Auf meine bitte ohne es zu erklären um was es geht ist sofort gekommen und siehe da in eine halbe Stunde ist Software an beiden Computer installiert.
So jetzt wollen wir probieren den dvb-t Signal von Krahberg http://www.amateurfunkverein-tiroler-ob ... tr-atv.htm zu empfangen, Parameter eingestellt, Antenne anschließen und Signal ist sofort da, für 2MHz breites Signal in super Qualität, mit zweiten Computer gleiches erfolgreiches Spiel, dann probiere ich mit Dämpfungsgliedern zwischen Antenne und USB Stick – Signal empfangbar bis eine Wert von 34db gedämpft. Auch Video und Audio Aufnahme auf Harddisk funktioniert.
Jetzt möchte ich mit diesen USB Stick auch senden probieren, als Empfänger dient SR-System Receiver um 390euro. Er hat sofort Sendesignal erkannt und schreibt in Display „ Signal 100% Quality 100% „ aber von Video und Audio keine Spur….. wir werden das auch lösen, jetzt muss ich zum QRL und habe heute kein Zeit zum testen mehr.

Heutiger Testergebnis: DVB-T USB Stick empfangsteil funktioniert perfekt mit dem von Krahberg ausgesendeten 2MHz breiten Signal auf 434,500 MHz
oe7dbh

Messages: 23
Inscription: 17 Fév 2013

Re: DVB-T

Messagede oe7dbh » Mer 10 Avr 2013 09:04

Première mondiale de 70 cm à 2 MHz de bande passante avec PC USB Stick


A new era for ATV has arrived – affordable for every radio amateur!!



From the first idea (I started with a DVB-T Receiver with 2MHz bandwidth from SR-Systems, which costs 390 EUR without housing...) until today 4 years passed by.

8 months ago I started to contact manufacturers of DVB-T receivers intensively with the request for a receiver with 2 and 3 MHz bandwidth. A radio amateur in Germany gave me a hint for the website of HiDes Inc. http://www.hides.com.tw where I found the UT-100 but with 5, 6, 7 and 8MHz bandwidth only.

After about 50 e-mails we came to an agreement about a product line which will be available for the next 2 years.

I think that I don’t have to accentuate what exciting new possibilities for radio amateurs all over the world are now here – ATV will now be possible with DVB-T at the 70cm band (where reflections are welcome!) at places where no ATV had been possible. Now almost every radio amateur can start with ATV at a new level - as a side effect we will protect our 70cm band with this new activities.

Of course with SR-Systems we had a supplier for DVB-T receivers and transmitters but the price for a receiver started at 390 EUR; a transmitter costs 1200 EUR minimum without housing. A project was quickly nipped in the bud.



The upcoming productline from HiDes Inc. will have the following key parameters:



1. PC USB stick RX and TX for 70cm band at a suggested retail price of US$ 200 (I received already a prototype for testing!)

2. Standalone DVB-T Receiver for the 70cm band (works like a set-top box) inkl. remote control for about US$ 150

3. Standalone DVB-T Transmitter for the 70cm band (input CVBS and HDMI) for about US$ 500 (see: http://www.hides.com.tw/product_cg74468_eng.html )

4. Transponder RX 23cm DVB-T à TX 70cm DVB-T with integrated after-run time and possibility to setup a callsign for US$ ???



All products will work with an adjustable bandwidth of 2, 3 or 4 MHz; with 3 or 4 MHz it will be possible to use H.264 for higher quality.



My job is now to evaluate the USB stick (with our already existing DVB-T repeater signal from the nearby Krahberg http://www.amateurfunkverein-tiroler-ob ... tr-atv.htm ) for the amateur radio use, examine the results, publish the findings in amateur radio boards and find a distributor in the European marketplace. It will still be possible to buy the products directly from HiDes Inc. http://www.idealez.com/hides/home/en_US - but you should be aware of the additional amount for customs duty and tax in your country.



Today I had not very much time to live test the newly arrived toy. I hoped that the supplied CD would install all programs on my PC in auto run mode – but this was not true (I’m not an intimate friend of my PC...) and I ran into troubles. At this hard moment – thanks god – OE7ALT (a PC specialist) called me. Asking him for help he came to me immediately and in less than half an hour we could install the software on 2 computers.

Now we wanted to check if we could receive the DVB-T signal from the Krahberg ATV repeater. Adjusting the parameters, connecting the antenna – the signal could be received immediately! At an excellent quality for only 2 MHz bandwidth.

It worked also without any problems with my 2nd computer. After that I tried different attenuation elements between the antenna and the USB-stick. The signal was receivable down to 34dB. The video and audio recording to the hard disk worked also flawless.



Now I wanted to use the transmitter of the USB stick. I used the already mentioned SR-Systems receiver for about 390 EUR. It recognized the transmitted signal immediately and showed Signal 100% - Quality 100% but without showing video or audio.

At that time I had to leave for my QRL.



Result from today:

The DVB-T USB stick receiver works perfect with the nearby 2MHz DVB-T Signal from the Krahberg ATV Repeater at 434.500 MHz.















Update 06.04.2013

News from HiDes Inc.: They will also produce a DVB-T USB Receiver only – price will depend on demand between 50 – 75 US$



New result:

Now transmitting also works!

... mistakes are mostly made by men – I’m not sure if it was my fault or the files on the supplied CD are not ok.

I always used the supplied files from the CD for my tests with the transmitter – that did not work. It is possible to transmit the video signal of a PC attached webcam or stored streaming files. I tried to transmit the recorded files from yesterday and that worked fine!



First transmit test with UT100B on 434,500MHz & 2MHz Bandwidth http://www.youtube.com/watch?v=S_NkSGZ1 ... rw&index=1 video data come from Harddisk.



A successful day – I can truly recommend this USB DVB-T Transceiver !!!



Next time I will try to transmit with my PC camera.....



Any questions ??? But please don’t ask me about PC stuff or streaming – no skills...



From original http://www.oe7forum.at/viewtopic.php?f= ... 6c1c#p1005 translated by OE7AAI
oe7dbh

Messages: 23
Inscription: 17 Fév 2013

Re: DVB-T

Messagede oe7dbh » Ven 19 Avr 2013 07:11

PC USB Stick UT-100B RX Part work also with VLC Player new version 2.0.6
Picture below http://www.oe7forum.at/viewtopic.php?f= ... t=15#p1028
oe7dbh

Messages: 23
Inscription: 17 Fév 2013

Re: DVB-T

Messagede oe7dbh » Sam 27 Avr 2013 20:08

oe7dbh

Messages: 23
Inscription: 17 Fév 2013

Re: DVB-T

Messagede oe7dbh » Sam 4 Mai 2013 06:49

NEWS !!!!

http://www.hides.com.tw/hot_eng.html

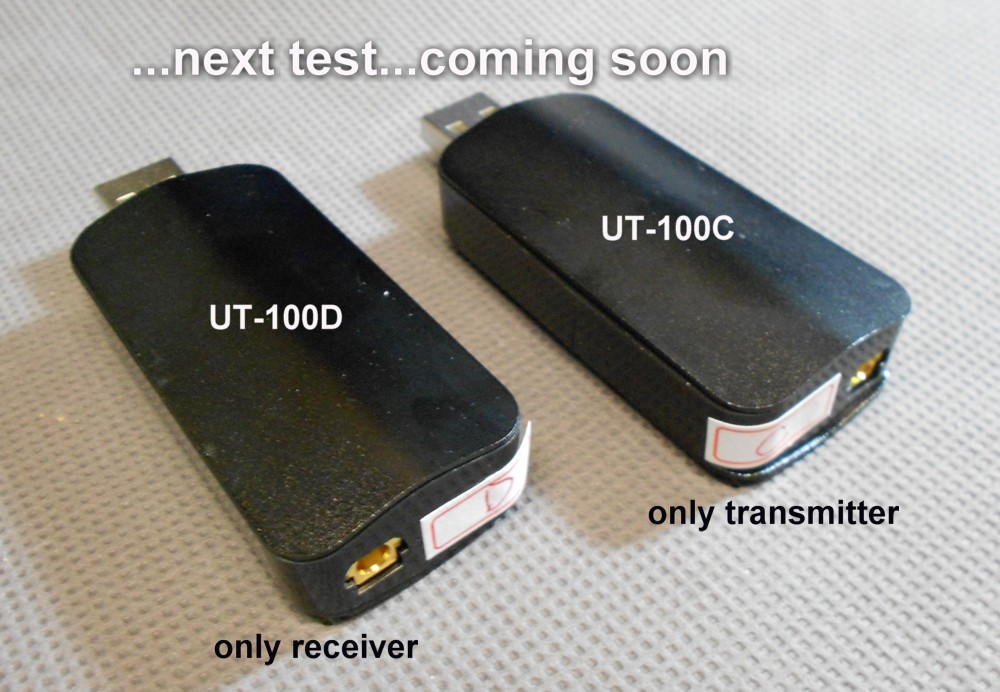

New DVB-T USB Stick variants announced.
UT-100C only transmitter
UT-100D receiver only
Data: http://www.hides.com.tw/product_cg74469_eng.html#310685

prices: http://www.idealez.com/hides/home/en_US
oe7dbh

Messages: 23
Inscription: 17 Fév 2013

Re: DVB-T

Messagede oe7dbh » Mar 2 Juil 2013 14:57

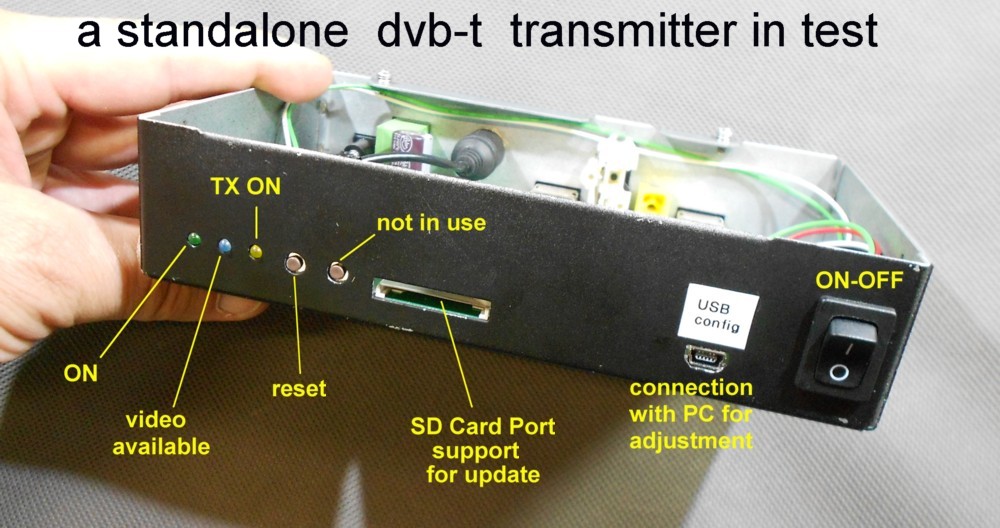

Standalone 70cm DVB-T transmitters HV-100 in test....
more Pictures on http://www.oe7forum.at/viewtopic.php?f= ... t=30#p1110
Freq.range: 50MHz to 950 MHz ( Future Dualband version 50~950MHz and 1200~1350MHz )
Bandwidth: 2MHz to 8MHz
Resolution: MPEG2 and H264
Output: max. 5dBm
Input: CVBS or HDMI
available beginning August.
Price 560,00 US$
Order by http://www.hides.com.tw
Fichiers joints
oe7dbh

Messages: 23
Inscription: 17 Fév 2013

Re: DVB-T

Messagede oe7dbh » Sam 13 Juil 2013 15:10

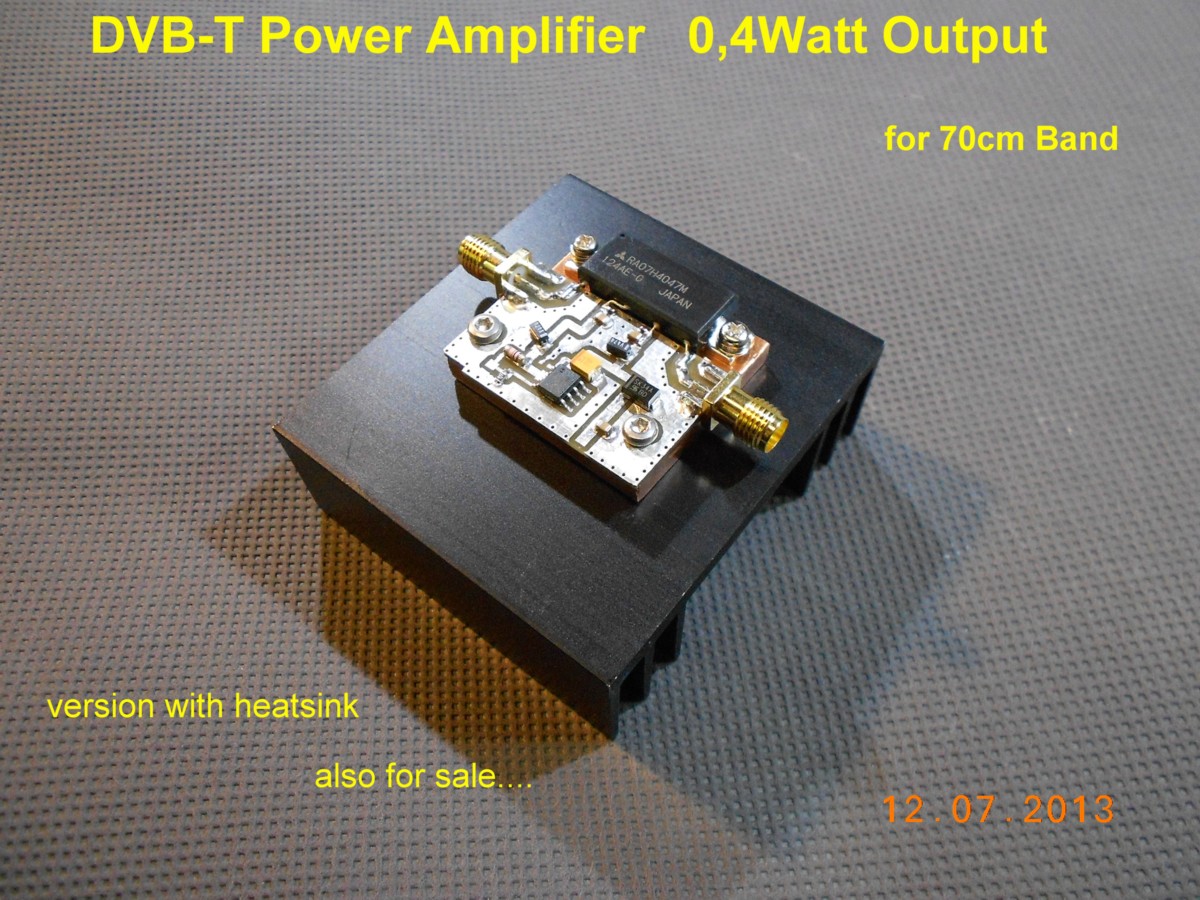

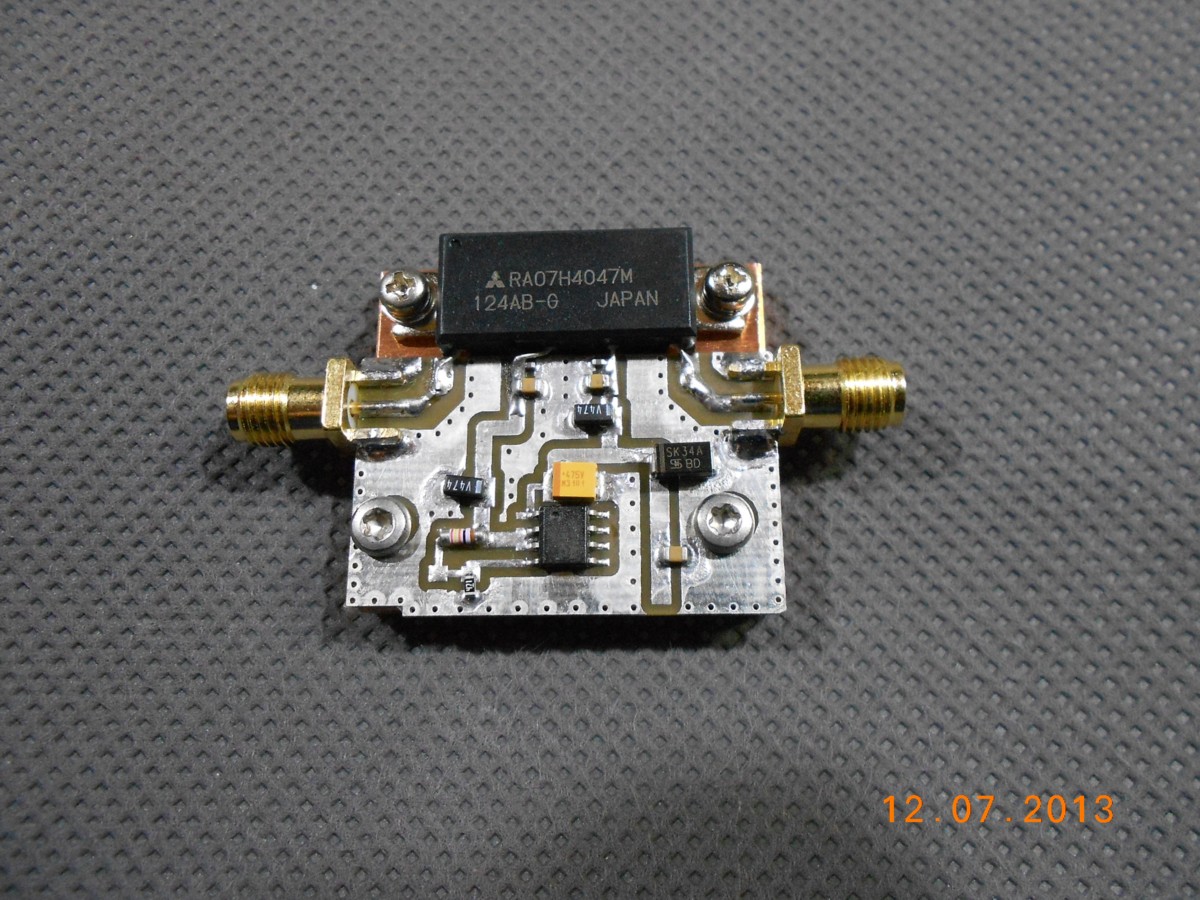

New amplifier for DVB-T transmitter developed.
more photo:
http://www.oe7forum.at/viewtopic.php?f= ... t=30#p1118
Fichiers joints
Bild 067a.jpg
Bild 067a.jpg (356.05 Kio) Vu 23000 fois
Bild 056a.jpg
Bild 056a.jpg (345.92 Kio) Vu 23000 fois
oe7dbh

Messages: 23
Inscription: 17 Fév 2013

Re: DVB-T

Messagede oe7dbh » Jeu 8 Aoû 2013 10:08

oe7dbh

Messages: 23
Inscription: 17 Fév 2013

Re: DVB-T

Messagede oe7dbh » Mer 4 Sep 2013 18:58

oe7dbh

Messages: 23
Inscription: 17 Fév 2013
